巻取り時の層間スリップを防ぐウェブハンドリング完全ガイド
製造現場における巻取り工程では、ウェブ素材の層間で滑りが生じる層間スリップが生産品質に大きな影響を与えます。素材の物性や巻取り条件の違いにより発生リスクは変化し、放置すると巻きずれや端面乱れなどの不良を招きます。
本記事では、層間スリップの基本から発生メカニズム、悪化要因、対策方法まで詳しく紹介します。
目次
層間スリップとは何か｜ウェブハンドリングの基礎知識
製造現場では、フィルムや紙、金属箔などの連続素材を巻き取る際、予期せぬ不具合が発生することがあります。特に巻取り工程における層間スリップは、品質低下や生産ロスの大きな原因となります。こちらでは、層間スリップの基本から発生しやすい条件まで詳しく紹介します。
◇層間スリップの定義と巻取りトラブルとの関係
層間スリップとは、巻取り中のウェブ素材の層間で滑りが生じ、理想的な巻き厚や端面整列が崩れる現象です。素材同士が適切に摩擦せずに滑ることで、巻きずれや端面乱れ、さらにはテレスコ現象と呼ばれる端部の波打ちが起きやすくなります。
この現象は単に見た目の不具合にとどまらず、後工程での加工精度や製品強度にも影響を及ぼします。例えば、ラミネート工程や印刷工程において、層間スリップによる微小なズレが重なることで、最終製品の寸法精度が大きく損なわれることがあります。
また、巻取り速度が高く、テンション制御が不安定な場合には、スリップの発生頻度がさらに増加します。製造現場では、このようなトラブルを未然に防ぐため、層間スリップの理解と監視が重要となります。
層間スリップの原因は多岐にわたり、素材表面の滑りや巻取り条件、テンションの不均一などが複合的に作用するため、単純な対策では十分な改善が得られないことがあります。そのため、現場では原因を正確に把握し、適切な巻取り条件を設定することが求められます。
これにより、製品の巻取り品質を安定させ、生産効率を向上させることが可能になります。
◇ウェブハンドリングにおける巻取り品質と層間スリップ
ウェブハンドリング工程では、巻取り品質の維持が最優先課題です。層間スリップが発生すると、巻き径の偏りや端面の乱れが生じ、後続工程での不良率が増加します。巻取り品質の評価には、端面整列度、巻き厚均一性、テンション変動の管理などが含まれます。
例えば、端面の波打ちや巻きずれは、巻取りテンションの不均一やローラ配置の微妙なずれが原因で発生します。また、巻取り速度が高い場合や厚さの薄い素材を扱う場合は、層間スリップのリスクがさらに高まります。
現場では、巻取り装置のローラ径や摩擦特性、テンション制御システムの設定を適切に調整することで、層間スリップの発生を抑制できます。さらに、定期的な監視や巻取り過程の可視化も有効です。巻取り中の異常を早期に検知することで、不良品の発生を最小限に抑え、品質の安定化につなげられます。
近年では、センサー技術や自動制御の導入により、層間スリップの発生傾向をリアルタイムで把握できる現場も増えてきています。これにより、巻取りプロセスの改善や製造効率の向上が図られます。
◇層間スリップが発生しやすいウェブ（フィルム・紙・金属箔など）の特徴
層間スリップは素材の物性によって発生しやすさが異なります。薄く柔らかいフィルムや金属箔は、巻取り時の圧力や摩擦が不十分だと簡単に滑ります。紙素材では表面コーティングや湿度の影響がスリップに直結します。
特に表面が滑らかで摩擦係数が低い素材は、初期層から滑りが発生しやすく、巻取りテンションの変動が生じやすいです。また、厚さにばらつきがある素材も、局所的にテンションが過度になり、層間スリップを誘発する要因となります。
素材の幅が広くなるほど、端部での滑りやテレスコ現象が発生しやすく、均一な巻取りを困難にします。加えて、多層ラミネートされた素材では、異なる層間の摩擦特性が不一致であると、内部層でのスリップが発生することがあります。
このように、素材の種類や物性を正しく把握することは、層間スリップ対策の基本となります。現場では、巻取り前に素材特性を評価し、テンション設定やローラ表面の摩擦調整を行うことで、発生リスクを抑えることができます。
◇現場で観察される典型的な層間スリップ症状（巻きずれ・端面乱れ・テレスコ）
層間スリップが実際に現れると、巻きずれ、端面の乱れ、テレスコなどの症状が確認されます。巻きずれは、巻きの中心と端部で巻き径が異なる状態で、端面乱れは巻き始めから巻き終わりまでの厚みや整列が不均一になる状態です。

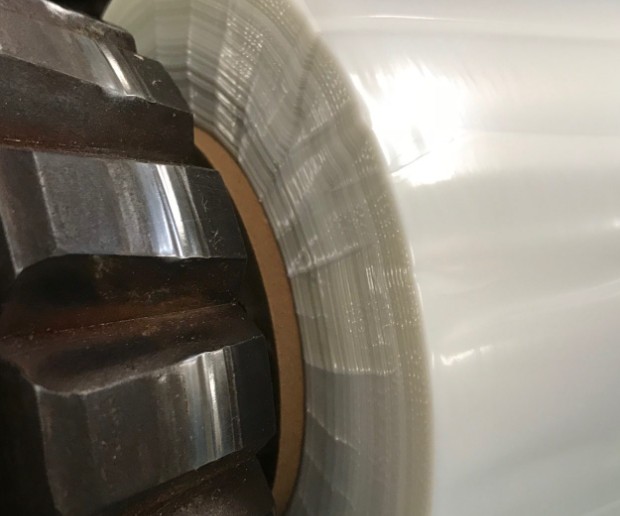

テレスコは端部が波打つように膨らみ、巻き取り後に不規則な厚みを生じさせます。これらの症状は、素材の滑りやテンションの不均一、ローラ配置の微妙なずれが原因で発生します。現場では、目視や光学センサーで異常を早期に検出し、巻取り条件を調整することが重要です。
例えば、ローラ表面に摩擦調整材を用いる、巻取り速度を低下させる、テンションを均一化するなどの対策が有効です。また、層間スリップが発生した場合には、巻取り装置の停止後に巻き直しや再テンション処理を行うことで、品質不良を最小限に抑えられます。
定期的な現場教育と点検も、症状の早期発見に寄与します。これにより、製造ロスの削減と製品品質の安定化が図れます。最終的には、層間スリップの理解と管理を徹底することが、ウェブハンドリング工程の信頼性向上につながります。
【あわせて読みたい】
▼ウェブハンドリングにおける巻取りモデルの歴史から読み解く進化
巻取り時の層間スリップ発生メカニズム
ウェブハンドリング工程では、巻取り中の素材層で滑りが生じる層間スリップが品質に大きな影響を与えます。巻取り条件や素材特性のわずかな変化でも、層間スリップは発生しやすくなります。
こちらでは、巻取り工程での応力分布や摩擦条件など、層間スリップ発生のメカニズムを詳しく解説します。
◇巻取ロール内部の半径方向応力・円周方向応力と層間スリップ
巻取りロール内部では、ウェブが巻き込まれることで半径方向と円周方向の応力が生じます。半径方向応力は巻き取られる層ごとの圧縮力に影響し、円周方向応力は巻取りテンションの均一性に関わります。これらの応力が不均一になると、層間で摩擦が不足し、滑りが起こりやすくなります。
特に巻取り初期では、最内層がローラに接触することで局所的に応力が集中し、外層との摩擦差が顕著になります。逆に巻取り後半では、巻き径の増加によって応力分布が変化し、外層での滑りが発生することがあります。
現場では、ロール径やテンション設定を適切に調整することで、応力の偏りを抑え、層間スリップの発生を低減できます。応力分布の理解は、巻取り工程全体の安定化に直結します。
◇張力条件とニップ荷重がウェブ間摩擦に与える影響
巻取り時のウェブ間摩擦は、巻取り張力とニップ荷重に大きく依存します。張力が低すぎると、素材層同士が十分に押し付けられず、滑りやすくなります。一方で張力が高すぎると、素材が過度に伸び、局所的な滑りや変形を誘発することがあります。
ニップ荷重はローラやガイドでの接触圧力を示し、適切に設定されると層間摩擦を確保できます。現場では、巻取り速度や素材特性に応じて張力とニップ荷重をバランスさせることが、層間スリップ対策の基本です。
また、テンション制御システムの微調整により、巻取り工程中の摩擦状態を安定させることも可能です。摩擦条件を正確に管理することで、巻取り品質の向上と不良品削減が期待できます。
◇巻き込み空気と空気層厚さが層間スリップを誘発する仕組み
巻取り時にウェブ間に巻き込まれる空気は、層間スリップの重要な要因となります。特に薄いフィルムや金属箔では、空気層が摩擦力を低下させ、滑りやすい状態を作り出します。空気層の厚さが一定以上になると、層間での摩擦が不足し、巻きずれや端面乱れが生じやすくなります。
現場では、巻取り速度やローラ配置を工夫することで、空気巻き込みを最小限に抑えることができます。また、ローラ表面の凹凸や吸引装置の活用により、空気層の影響を軽減する手法もあります。空気層管理は、特に高精度な巻取りが求められる工程では重要な制御項目となります。
◇巻取り初期〜後半で変化する内部応力分布と層間スリップの関係
巻取り初期と後半では、ロール内部の応力分布が異なります。初期段階では、巻き始めの層がローラに直接接触するため、局所的な応力集中や摩擦差が発生しやすいです。後半では巻き径が大きくなることで応力分布が変化し、外層で滑りやすくなることがあります。
この変化に対応せず一定のテンションやニップ荷重のまま巻き続けると、層間スリップが生じやすくなります。現場では、巻取り工程中に応力変化を考慮し、張力やローラ条件を段階的に調整することが重要です。
これにより、初期から後半まで均一な摩擦を維持し、滑りによる品質不良を抑制できます。内部応力の理解と管理は、巻取り工程の安定化と高品質な製品作りに直結します。
【あわせて読みたい】
層間スリップを悪化させる理由整理
巻取り工程では、素材の種類や設備条件によって層間スリップの発生度合いが大きく変わります。些細な条件の不整合でも、滑りや巻きずれが顕著に現れることがあります。こちらでは、層間スリップを悪化させる主な要因について整理します。
◇巻取り張力プロファイルの不適切設定（高すぎる／低すぎる張力）
巻取り張力が不適切に設定されると、層間スリップが起こりやすくなります。張力が低すぎる場合、素材層同士の接触圧力が不足し、摩擦が不十分になることで滑りや巻きずれが発生します。
逆に張力が高すぎる場合は、素材が過度に伸びることで局所的な応力集中が生じ、外層の滑りや端面の乱れを誘発します。現場では、巻取り速度や素材特性に応じて張力プロファイルを適切に調整することが重要です。
特に厚みや幅にばらつきのある素材では、層間摩擦の変化が顕著に現れるため、張力を段階的に管理する必要があります。これにより、初期から後半まで均一な巻取りが可能となり、層間スリップの発生を抑制できます。
◇ニップロール条件とロール硬さ・バランス不良による悪影響
ニップロールの条件やロールの硬さ、バランスの不良も層間スリップに影響します。ローラ接触部の荷重が均一でない場合、局所的な摩擦不足が生じ、巻取り中の滑りを誘発します。硬すぎるロールは素材の局所的な変形を抑えられず、柔らかすぎるロールは過度な圧縮によって内部応力を偏らせます。
さらに、ロールのバランス不良は巻取りテンションの不均一を引き起こし、端面の乱れやテレスコ現象を助長します。現場では、ロールの硬さや荷重分布を適切に設計し、定期的にバランス調整を行うことで、滑りや端面不整列の発生を低減できます。
ニップロール条件の最適化は、巻取り品質の安定化に直結する重要な要素です。
◇ウェブ幅・厚み・表面粗さなど材料特性と層間スリップの関係
素材の幅や厚み、表面粗さなどの材料特性も層間スリップに大きく影響します。幅が広い素材は端部での滑りが発生しやすく、厚みが薄い素材は圧力不足で層間摩擦が低下します。表面が滑らかで摩擦係数が低い素材は、巻取り初期から滑りやすく、テレスコ現象や端面乱れを引き起こします。
逆に表面粗さが適度にある素材は摩擦が確保され、滑りにくくなります。ラミネートやコーティングによって表面特性が変化する場合もあり、素材ごとの特性に応じたテンションやローラ条件の設定が求められます。
現場では、素材特性を把握し、張力・ニップ荷重・ローラ条件を総合的に管理することで、層間スリップのリスクを低減できます。
◇温湿度環境・保管条件・時間経過による内部応力変化
温湿度環境や保管条件、時間経過も層間スリップに影響します。高温や高湿度下では、素材の寸法や内部応力が変化し、巻取り中の摩擦状態が不安定になります。長期間保管された素材では、巻きクセや内部応力の偏りが生じ、巻取り開始時から滑りやすい状態になっています。
時間経過による応力緩和や素材変形も、巻取りテンションの設定を難しくし、層間スリップを誘発します。現場では、素材保管の管理や環境条件の把握、必要に応じた巻き直しやテンション調整を行うことで、滑りリスクを抑えることができます。
巻取り工程での安定した品質を確保するためには、環境・保管条件・時間経過を考慮した管理が欠かせません。
ウェブハンドリング視点での層間スリップ防止策
製造現場では、層間スリップが発生すると巻取り品質や後工程に大きな影響を及ぼします。素材や設備条件に応じた適切な制御が、滑りの抑制に直結します。こちらでは、ウェブハンドリングの観点から実務的に有効な層間スリップ防止策を整理します。
◇張力制御（初期張力を高め後半で緩める等）による層間摩擦確保
巻取り中の張力制御は、層間摩擦を確保しスリップを防止する基本手段です。初期段階で張力を高めることで、ローラ接触面と素材層間の圧力が増し、摩擦力が確保されます。その後、巻き径が大きくなる段階では張力を適度に緩めることで、外層への過度な応力集中を防ぎます。
これにより、巻取り初期から後半まで均一な摩擦状態を維持し、滑りや端面乱れの発生を抑えることが可能です。現場では、素材の幅や厚み、柔軟性に応じて張力プロファイルを設計し、テンション制御システムで段階的に調整する手法が一般的です。
また、張力変動のモニタリングにより、異常発生時に即座に対応できる体制を整えることも重要です。適切な張力管理は、層間スリップ防止と巻取り品質安定化の両立に不可欠です。
◇ニップ荷重の最適化による巻き込み空気の抑制と空気層厚さ管理
ニップ荷重を適切に設定することで、ウェブ間に巻き込まれる空気を抑制できます。荷重が不足すると、素材層間に空気が入りやすく、摩擦力が低下して滑りが発生します。逆に過剰な荷重は素材を局所的に圧縮し、応力偏りや変形を引き起こす可能性があります。
現場では、ローラ間の接触圧を均一化し、巻取り速度や素材特性に合わせて荷重を調整することが効果的です。さらに、空気層厚さを最小限に抑えるために、ローラ表面の摩擦特性や形状を工夫する手法も有効です。
特に薄膜や滑らかな表面を持つ素材では、ニップ荷重の微調整が層間スリップ防止に直結します。荷重管理と空気層制御を組み合わせることで、巻取り品質の向上が期待できます。
◇巻取り方式・ロール仕様（コア径・巻硬さプロファイル）の見直し
巻取り方式やロール仕様も層間スリップ防止の重要な要素です。コア径やロール硬さプロファイルの選定は、巻取り初期から後半までの応力分布や摩擦状態に影響します。適切な巻硬さプロファイルを設定することで、巻取り中の外層応力の偏りを抑制し、滑りの発生を低減できます。
また、ローラの直径や材質、表面仕上げを見直すことで、摩擦力やテンション安定性を改善できます。現場では、巻取り方式の変更やロール仕様の最適化により、層間スリップリスクを事前に抑えることが可能です。
特に多層ラミネートや薄膜素材では、コア径と巻硬さのバランス調整が巻取り品質に大きく寄与します。
◇薄膜・高平滑ウェブに対する実務的な条件設定と許容範囲の考え方
薄膜や高平滑素材は、摩擦力が低く層間スリップが発生しやすい特徴があります。現場では、張力、ニップ荷重、巻硬さなどの条件を厳密に設定し、許容範囲を明確に決めることが重要です。例えば、初期張力をやや高めに設定し、巻き径の増加に応じて段階的に緩めることで滑りを抑制できます。
また、巻取り速度やローラ間の接触条件も、素材特性に応じて調整します。さらに、作業者が容易に許容範囲を確認できるチェックポイントやモニタリング方法を整備することで、異常発生時に迅速な対応が可能になります。
薄膜や高平滑ウェブの安定した巻取りには、実務的な条件設定と管理体制の両立が欠かせません。
【あわせて読みたい】
▼ウェブハンドリングの基礎から学ぶ巻取り理論とトラブル防止の考え方
現場で活かす層間スリップ対策の進め方
ウェブハンドリング工程では、層間スリップの発生を抑えることが品質安定の鍵となります。理論的な対策だけでなく、現場で実践できる手順や管理方法も重要です。こちらでは、現場で活かす層間スリップ対策の進め方を具体的に解説します。
◇トラブル現象から原因を切り分けるチェックフロー（しわ／巻締り／スリップ）
現場で層間スリップを防ぐためには、まずトラブルの現象から原因を正確に切り分けることが重要です。しわ、巻締り、滑りなどの現象を観察し、それぞれに応じた原因をフロー化することで、対策の優先度を明確にできます。
例えば、巻締りが見られる場合は張力やローラ硬さを確認し、滑りが発生する場合は摩擦条件や空気巻き込みの影響を評価します。チェックフローを現場で運用することで、問題発生時に迅速かつ的確な対応が可能となります。
また、原因の切り分けを標準化することで、担当者ごとの判断差を減らし、工程全体の安定化につなげられます。
◇試作・評価でのロール内部状態の見える化とデータ活用のポイント
層間スリップ対策では、試作段階でのロール内部状態の見える化が有効です。応力分布や巻取りテンションの変化をセンサーや可視化ツールで把握することで、潜在的な滑り発生箇所を特定できます。取得したデータを解析して条件ごとの影響を比較することで、巻取りパラメータの最適化につなげられます。
現場では、見える化データを評価シートや記録として残すことで、次回生産時の参考情報として活用できます。特に高精度巻取りが求められる素材では、データに基づいた調整が層間スリップの低減に直結します。データ活用を体系化することで、経験に依存せず再現性の高い対策が実施可能になります。
◇シミュレーション・計算ツールを使った巻取り条件検討の進め方
近年では、シミュレーションや計算ツールを用いて巻取り条件を事前に検討する手法が広がっています。内部応力やテンション分布、摩擦状態を数値モデルで解析することで、最適な張力やローラ荷重を設定できます。
現場では、試作前にツールで条件を検証することで、トライアル回数を減らし効率的な工程設計が可能です。さらに、シミュレーション結果を実測データと照合することで、モデルの精度を向上させ、現場条件に適した調整基準を構築できます。
ツール活用により、巻取り工程の設計段階から層間スリップ対策を組み込むことが可能となり、品質安定に寄与します。
◇安定した巻取りとウェブハンドリング力向上のための人材育成・ナレッジ共有
安定した巻取りを維持するためには、人材育成とナレッジ共有も欠かせません。層間スリップの原因や対策、チェックフローの運用方法を現場担当者に教育することで、トラブル発生時の対応力が向上します。
また、経験者の知見を標準作業書やマニュアルに反映し、共有することで、属人化を防ぎます。定期的な研修や情報交換の場を設けることで、工程改善や新素材対応の知識が組織内で蓄積されます。現場での判断力と技術力の向上は、層間スリップの発生率低下と巻取り品質の安定化につながります。
結果として、ウェブハンドリング全体の生産性向上にも貢献します。
ウェブハンドリングが相談できるおすすめ会社3選
ウェブハンドリングの安定化は、製造工程の品質向上に直結します。各社は技術力や設備、経験を活かして、層間スリップや巻取り不良への対応を支援しています。こちらでは、実務で相談できるおすすめの3社を紹介します。
◇若水技研株式会社
若水技研株式会社は、フィルムや紙、金属箔などのウェブ搬送に関する技術支援を行っています。巻取り工程における層間スリップや端面乱れの解析から、設備改造や制御システムの提案まで一貫したサポートが可能です。
長年の経験に基づく技術ノウハウを活かし、素材特性やライン条件に応じた張力調整やローラ設計を提供しています。
| 会社名 | 若水技研株式会社 |
| 所在地 | 〒578-0903 大阪府東大阪市今米2-5-9 |
| 電話番号 | 072-961-4500 |
| 公式ホームページ | https://wakamizugiken.co.jp/ |
また、現場での試作・評価支援も実施しており、データに基づいた最適条件の導出が可能です。ウェブハンドリングに関する技術相談や改善策検討を希望する企業に適したパートナーです。
若水技研株式会社の評判記事はこちら！
さらに詳しい情報は公式ホームページでも確認できます。ぜひチェックしてみてください。
◇ヒューグルエレクトロニクス株式会社
ヒューグルエレクトロニクス株式会社は、精密搬送装置やテンション制御機器を中心に、ウェブ搬送工程の安定化支援を行っています。層間スリップや巻締り、テレスコ現象などのトラブルを抑えるためのセンサーや制御装置を提案し、現場の巻取り品質向上をサポートしています。
| 会社名 | ヒューグルエレクトロニクス株式会社 |
| 所在地 | 〒102-0072 東京都千代田区飯田橋4-5-7 |
| 電話番号 | 03-3263-6662 |
| 公式ホームページ | https://hugle.co.jp/ |
各種ウェブ素材の特性に応じた張力プロファイル設計や、ロール硬さ・荷重最適化のコンサルティングも提供しており、製造ラインへの導入事例も豊富です。技術者との相談を通じて、試作やシミュレーション結果を実務に反映するサポートも可能です。
ヒューグルエレクトロニクス株式会社の評判記事はこちら！
▼ヒューグルエレクトロニクスの評判は？半導体・ディスプレイ製造向け洗浄・除塵装置の専門メーカー
◇株式会社伸興
株式会社伸興は、ドライクリーナーやウェブガイドシステムなど、ウェブ搬送に関する周辺機器の開発と販売を行っています。素材表面の微粒子除去や静電気対策を通じて、層間スリップや巻取り不良のリスクを低減します。
| 会社名 | 株式会社伸興 |
| 所在地 | 〒551-0021 大阪府大阪市大正区南恩加島5-8-84 |
| 電話番号 | 06-6552-3170 |
| 公式ホームページ | https://shinko-jp.biz/ |
国内外に拠点を持ち、多様な業界での導入実績があり、テストルームを利用した実地評価も可能です。高平滑素材や薄膜素材に対応した条件設定や許容範囲の提案も行っており、現場での安定した巻取りを支援します。
ウェブ搬送における実務的な相談や改善施策を求める企業に適した選択肢です。
株式会社伸興の評判記事はこちら！
▼株式会社伸興の評判は？生産現場を支えるクリーナー・省力化装置メーカーの強みと製品
まとめ
本記事では、ウェブハンドリング工程における層間スリップについて詳しく紹介しました。まず、層間スリップの定義や巻取りトラブルとの関係を整理し、巻取り品質に与える影響や発生しやすい素材の特徴を解説しました。
次に、巻取り中の応力分布や摩擦条件、巻き込み空気の影響など、層間スリップが発生するメカニズムを具体的に示しました。さらに、張力プロファイルやニップ荷重、素材特性、環境条件など、発生を悪化させる要因を整理し、現場で注意すべきポイントを明確化しました。
加えて、張力制御やニップ荷重の最適化、ロール仕様の見直し、薄膜・高平滑素材への実務的な条件設定など、予防策と管理手法を具体的に解説しました。
最後に、現場でのチェックフローやデータ活用、シミュレーションによる条件検討、人材育成とナレッジ共有の重要性を示し、層間スリップ対策の実践的な進め方を整理しました。これらの知識を活用することで、巻取り品質を安定させ、生産効率の向上につなげることが可能です。
層間スリップを理解し適切に管理することは、ウェブハンドリング工程の信頼性向上に直結します。
