ウェブハンドリング視点で解説するフィルム搬送装置メーカーの選び方｜失敗しない比較ポイント

フィルム搬送装置やシート搬送装置の選定は、単なる設備比較ではありません。張力制御、蛇行補正、巻取り設計といったウェブハンドリング技術の違いが、品質・歩留まり・生産性に直結します。

同じロールtoロール装置であっても、メーカーごとに設計思想は大きく異なります。ロール技術を起点とする企業、制御アルゴリズムを強みとする企業、機械精度を基盤とする企業など、そのアプローチはさまざまです。速度や張力範囲といったスペックだけでは、本当の実力は見えてきません。

本記事では、ウェブハンドリングの視点からフィルム搬送装置メーカーの選び方を解説します。

設計アプローチの違いから比較！メーカー別フィルム搬送装置4選

フィルム搬送装置の性能は、単純なスペック比較だけでは評価できません。特にウェブハンドリングの設計思想は、張力安定性・蛇行制御・シワ抑制・高速化対応といった品質や歩留まりに直結する重要な要素です。

こちらでは、ウェブハンドリング視点から4社の特徴を整理し、それぞれの強みと適した用途を比較します。

若水技研株式会社

若水技研株式会社の高速高品質スリッター「未来（MGSLシリーズ）」は、「現行スリッターの半分の運転張力で、巻き取り速度100％向上」をコンセプトに開発されたフィルム用スリッターです。

マイクログルーブロール技術とフィルム搬送制御ノウハウを融合し、低張力・高速・高精度巻取りを同時に実現。セパレーター用途では、巻取り張力10N/mで150m/min、25N/mで300m/minの実績を有します。

極薄膜から金属箔まで対応可能で、用途や材質に応じたカット方式を選択できる柔軟性も備えています。高い生産性と巻き品質を両立し、投資効果の最大化を目指した設計が特長です。

特徴

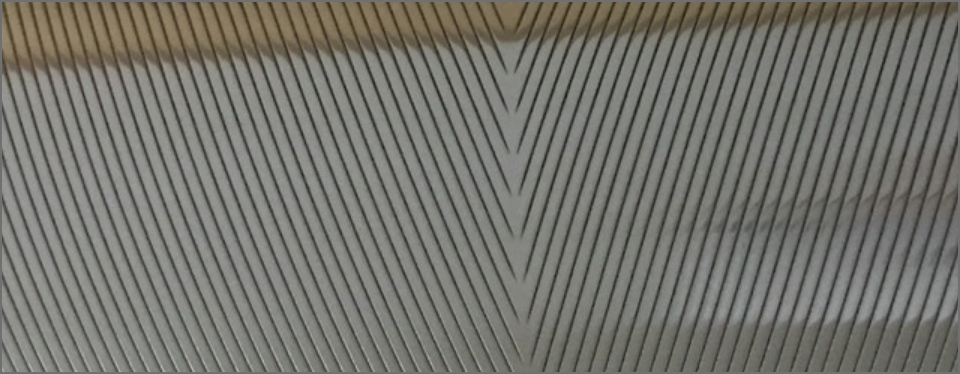

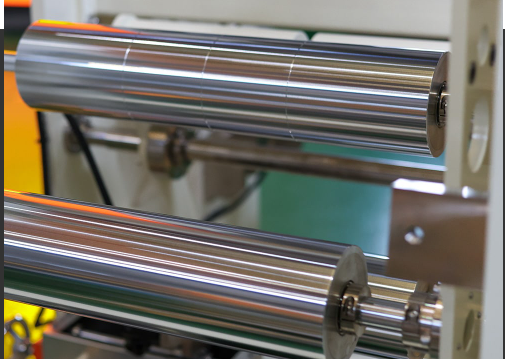

全ロールにマイクログルーブロールを採用

駆動ロール・ガイドロールを含めすべてに微細溝加工を施し、

• 低張力下でも蛇行・スリップを抑制
• 空気巻き込みを低減
• 低接圧でも十分な巻き硬さを確保

これにより、従来の2軸フリクション式スリッターと比較して、巻き取り速度100％アップ・張力50％ダウンを同時達成した実績があります。

高精度アライメント構造
ロールブラケットとフレームをインロー構造で高精度加工し、位置精度を保証。張力検出器も専用設計・インロー式取付とすることで、従来難しかった取付精度を確保しています。ロール芯ズレや張力誤検出を抑制し、安定した搬送・巻取りを実現します。

工程ごとに最適化された張力制御
各工程の役割に応じて張力ゾーンを明確に分離し、それぞれに最適な制御方式を適用しています。

巻出し部
フィルムの空中走行距離を常に一定に保つ制御方式を採用しています。巻径が変化しても空間長を変動させないことで、巻始めから巻終わりまでウェブにかかる応力状態を均一化します。これにより、伸びムラや歪の発生を抑制し、後工程への影響を低減します。

スリット部
スリット部にはダンサー機構を配置し、前後工程からの張力変動を吸収します。さらに、駆動式マイクログルーブロールを採用することでテンションカットが可能となり、巻出・巻取側の影響を受けない独立した張力ゾーンを形成します。これにより、カット部における張力安定性が向上し、寸法精度の高い安定したスリット加工を実現します。

巻取り部
巻取り部には個別ニップアーム式のサーフェス巻取り機構を採用しています。各巻取り軸ごとにニップ圧を制御できるため、幅方向の巻硬度バランスを最適化できます。低張力でありながら高速巻取りに対応し、巻締りや端面硬化を抑制します。

また、ニップレス時の張力比は1：1.5に設定されており、過度な張力増幅を防ぎつつ、安定した巻姿を維持できる設計となっています。

単独ニップ巻取りアーム

コアごとに独立したニップ制御が可能で、

• 厚薄差
• エッジカール
• 巻径ばらつき

が発生しても、各巻取り軸が独立補正するため、安定した巻姿を維持できます。

NITTOKU株式会社

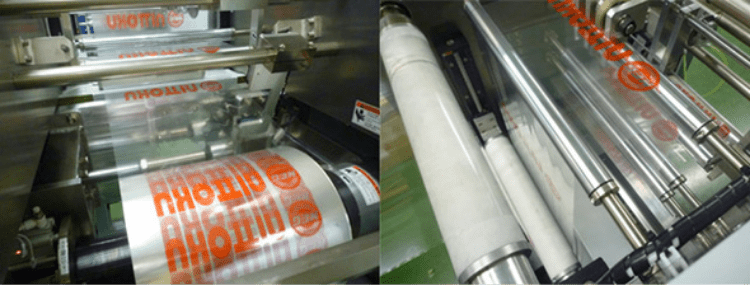

NITTOKU株式会社のフィルム／ウェブ搬送装置（R2R）は、原反重量や巻径変化の影響を受けにくい設計と、非接触搬送・精密テンション制御を組み合わせることで、高品位かつ安定したウェブハンドリングを実現しています。

特に、低テンション領域での安定搬送に強みを持ち、薄膜や高機能フィルム用途にも適応できる点が特長です。

特徴

フリーフロー方式による安定自動化
フリーフロー方式を採用することで、原反重量や巻径変化による負荷変動の影響を受けにくい搬送設計を実現します。従来は巻径増減や慣性変動により張力が乱れやすく、品質のばらつきが課題となるケースもありましたが、本方式では張力干渉を抑え、安定した連続搬送が可能です。

また、送りタクトの向上により生産効率を高めるとともに、全自動ラインとの接続性にも優れています。自動化設備との連携を前提とした設計により、安定性と省人化を両立します。

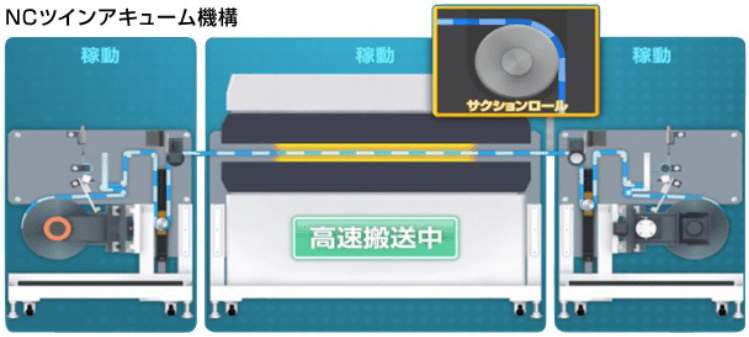

NCツインアキューム制御

NC制御を搭載したツインアキューム構造により、巻出し側と巻取り側の双方で発生する張力変動を吸収します。二重構造によって独立した緩衝ゾーンを形成し、外乱の伝播を最小限に抑制します。

さらに、条件を数値管理することで設定値の再現性が向上し、立上げ時間の短縮や品質の安定化に寄与します。張力履歴をデータ化できるため、品質管理やトレーサビリティ対応にも有効です。

非接触搬送技術
エア浮上方式によってフィルムを非接触状態で搬送します。ロール接触による擦傷や圧痕を回避できるため、微細欠陥の発生を抑制します。

特に高機能フィルムや超薄膜材料では、わずかな接触ダメージが製品不良につながる場合があります。本方式はそうした用途に適しており、表面品質を重視する工程で高い効果を発揮します。

精密テンションコントロール
低摩擦シリンダを採用することで、微小張力領域でも滑らかな応答性を確保します。ダンサーアームとの組み合わせにより、外乱吸収と高精度制御を両立し、安定したテンション管理を実現します。

低テンション域での安定制御が可能なため、薄膜材料や延伸フィルムなど張力に敏感な素材にも対応できます。また、テンション可変機能を活用することで、塗工・ラミネーションなど工程条件に応じた最適設定が行えます。

株式会社オノモリ

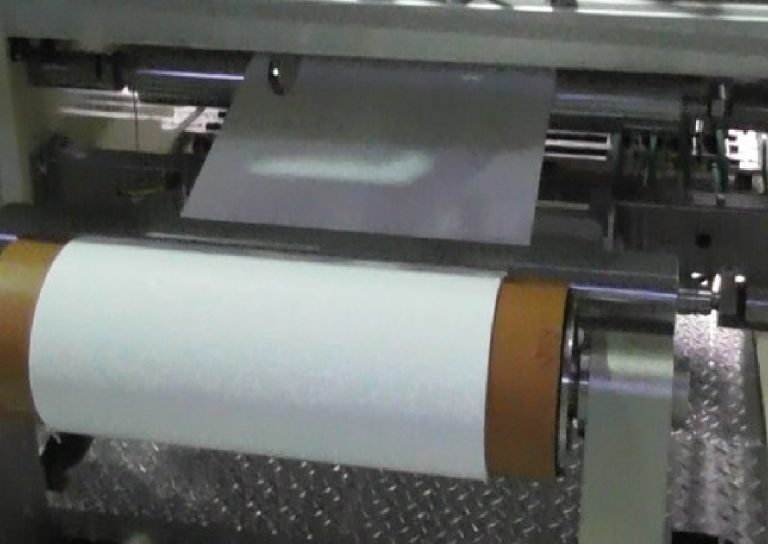

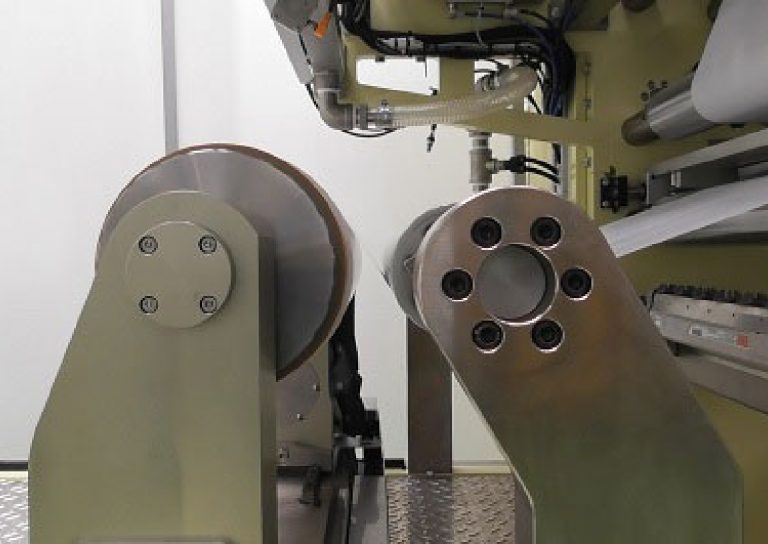

株式会社オノモリは、パイロット機から量産機まで、顧客仕様に合わせたオーダーメイド設計が可能で、精密加工や高機能材料を扱う業界に向けて、安定したロールtoロール搬送設備を提供しています。フィルム素材製造向けのODM製品も展開しており、工程全体を見据えた設備構築に対応できる点が特長です。

特徴

100分の1mmレベルの高精度加工・組立
100分の1mmレベルの加工・組立精度により、搬送安定性を左右する機械的精度を確保します。ロール芯の振れや偏心を最小限に抑えることで、幅方向テンションの乱れを低減します。

さらに、十分なフレーム剛性設計と高精度アライメントにより、金属箔や高機能フィルムなど、微小な蛇行やテンション変動が品質に直結する材料にも対応可能です。機械精度を基盤とした安定したウェブハンドリングを実現します。

ロールtoロール搬送技術
コア技術はロールtoロール（R2R）搬送です。工程全体を通じて張力バランスを最適化し、連続かつ安定した搬送を実現します。

単工程最適ではなく、ライン全体の整合性を重視した設計思想を採用。パイロット設備から量産ラインへのスケールアップを見据えた構成が可能です。

株式会社エリアデザイン

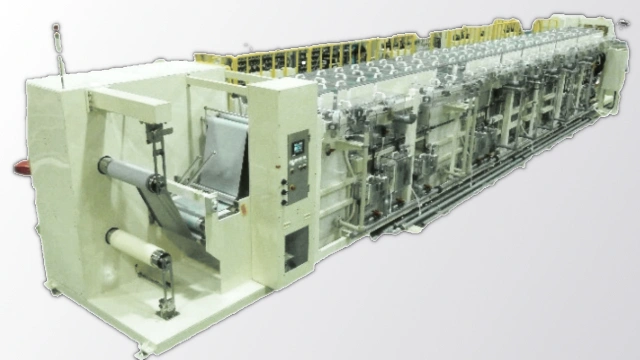

株式会社エリアデザインは、半導体業界向け装置、ロールtoロール（R2R）ライン装置、各種メッキ装置、印刷関連機器などの新規設計・製作・施工・販売・システム開発を行うエンジニアリング企業です。

国内設計力に加え、台湾・中国・韓国の技術提携メーカーと連携し、装置の育成・技術指導・プロデュースを行いながら、日本国内ユーザーへ最適な設備を提供する体制を構築しています。

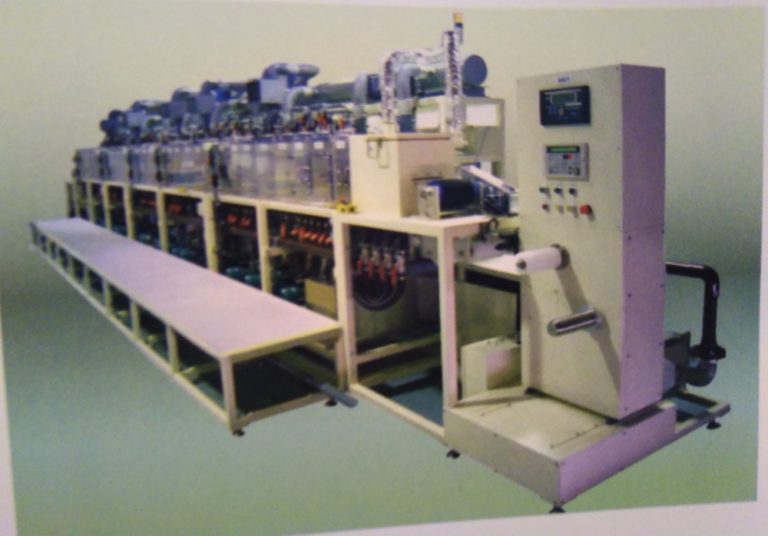

特にリールtoリール装置では、多様な搬送機構を組み合わせることで、品質課題に対して柔軟に対応できる点が特長です。

特徴

リールtoリール装置における課題対応力
搬送工程で発生しやすい課題に対し、総合的な設計対応を行います。張力制御だけでなく、ロール配置や処理工程との整合性まで含めて検討することで、局所的な対策にとどまらない改善を実現します。

ウェブハンドリング全体を俯瞰した課題解決型設計が強みです。

多様な搬送・処理機構の組み合わせ設計
単一方式に依存せず、材料特性や処理条件に合わせて最適な機構を選定・設計します。搬送姿勢、液体挙動、張力変動、速度条件などを総合的に考慮し、顧客ごとのプロセスに最適化されたラインを構築できる点が特長です。

フィルム／R2R装置メーカー比較

企業名	主軸分野	ウェブハンドリング思想	技術的強み	自動化・制御	設計スタイル	向いている用途
若水技研株式会社	高速スリッター	低張力×高速×高精度の同時実現	マイクログルーブロール全面採用、個別ニップ制御、高精度アライメント	工程分離型張力設計、駆動制御高度化	高性能専用機型	セパレーター、高機能フィルム、高速量産
NITTOKU株式会社	R2R搬送・全自動生産	フリーフロー方式による安定搬送	非接触搬送、NCツインアキューム、低摩擦ダンサー	数値管理型NC制御、再現性重視	システム統合型	薄膜、高品位フィルム、自動化量産ライン
株式会社オノモリ	精密R2R設備	高精度加工を基盤とした安定搬送	1/100mm精度加工、自社一貫生産、ターレット式巻出巻取	基本設計重視（機械精度起点）	フルカスタム型	金属箔、高機能材、パイロット～量産展開
株式会社エリアデザイン	R2Rライン・表面処理	課題解決型機構組み合わせ設計	多様なターン機構、噴流・非接触・水中駆動など特殊機構	顧客仕様最適化、海外連携プロデュース	プロセス最適化型	メッキ・半導体・複雑搬送ライン

用途別に見る最適な搬送装置の考え方

フィルム搬送装置やシート搬送装置は、単に「搬送できればよい」設備ではありません。用途によって求められる張力領域、搬送速度、環境条件、品質水準が大きく異なるため、最適な設計思想も変わります。

高速量産なのか、超薄膜なのか、あるいはメッキや塗工などの処理工程を含むのかによって、装置構成や制御設計は根本から異なります。こちらでは用途別に、搬送装置設計の重要ポイントを整理します。

高速量産ラインに求められる要素

高速量産ラインでは、生産性と品質安定の両立が最優先課題となります。単純な速度向上ではなく、「低張力でも安定して高速搬送できるか」が本質的な評価軸です。

低張力高速対応

高速化すると、遠心力や慣性の影響により張力変動が増大します。張力が過大になれば、以下の問題が発生します。

• フィルム伸び・永久変形
• 端面硬化
• 巻締り不良
• 微細クラックの発生

そのため、高速ラインでは「張力を上げて安定させる」のではなく、「低張力のまま安定搬送する設計」が重要です。具体的には、

• 高応答サーボ制御
• 張力フィードフォワード補正
• ロール表面最適化
• 張力ゾーニング設計

などが求められます。

特に巻径変化時の慣性補償制御は、高速ラインでは必須機能です。単純なダンサー制御だけでは限界があるため、数値制御型のテンションコントロールが有効になります。

巻替え効率

量産ラインでは停止時間の短縮が重要です。巻出し・巻取りの巻替えをどれだけ効率化できるかが、生産性に直結します。

• ターレット式巻出・巻取
• 自動スプライス機構
• 巻径自動検出
• 巻替え時の張力シームレス制御

巻替え時に張力ショックが発生すると、不良ロスが増加します。高速ラインでは「止めない設計」「ショックを出さない設計」が不可欠です。

高機能フィルム・薄膜材料向け装置の条件

高機能フィルムや極薄膜材料では、搬送ダメージをいかに抑えるかが最大のテーマとなります。張力だけでなく、接触条件や摩擦特性まで含めた設計が必要です。

非接触搬送

超薄膜や表面機能層を持つフィルムでは、接触による擦傷や転写が致命的になる場合があります。

そのため、

• エア浮上搬送
• エアターンバー
• 非接触ターン機構

といった非接触技術が有効です。

非接触化によりダメージは減少しますが、一方で搬送安定性が低下しやすくなります。空気流量制御や蛇行補正機構を組み合わせることで、安定性とのバランスを取る設計が求められます。

低摩擦設計

接触搬送が必要な場合でも、摩擦係数を抑える設計が重要です。

• 低摩擦ロール表面処理
• 軽量ロール構造
• 高精度アライメント

摩擦ムラは幅方向テンション不均一を引き起こし、しわや蛇行の原因となります。薄膜用途では、機械精度そのものが品質に直結します。

メッキ・塗工・半導体用途で重要な視点

表面処理工程を含むラインでは、単純な搬送安定性に加え、「液体挙動」「姿勢変化」「環境条件」への配慮が必要です。

液持出・持込対策

メッキや塗工ラインでは、液の持出しや持込みが品質や歩留まりに大きく影響します。

• ターンディップ設計
• エアナイフ
• 噴流制御
• ドレン構造最適化

搬送速度と液挙動の関係を理解し、飛散や液溜まりを抑制する設計が重要です。

水平／垂直搬送切替

工程によっては、水平搬送から垂直搬送へ切り替える必要があります。

• 水平ターン
• 垂直ターン
• 姿勢移行機構

姿勢変化部では、重力方向が変わるため張力分布も変化します。この変化を見越したテンション設計が不可欠です。半導体用途では特に微細欠陥が許容されないため、姿勢変化点での安定性確保が重要になります。

よくある選定ミスとその回避策

搬送装置の選定では、仕様書や価格、納期といった分かりやすい要素に目が向きがちです。しかし、実際に稼働を開始してから問題が顕在化するケースは少なくありません。しわの頻発、蛇行の慢性化、巻取り不良の増加などは、装置そのものの能力不足というよりも、「選定時の視点不足」に起因している場合が多いのです。

こちらでは、フィルム搬送装置・シート搬送装置の導入で特に起こりやすい選定ミスと、その回避策を整理します。

スペック重視で思想を見ない

速度上限や張力制御範囲、対応幅といった数値スペックは、比較検討の際に分かりやすい指標です。しかし、これらの数値だけで優劣を判断してしまうと、実際の搬送安定性までは保証されません。

例えば、「最大400m/min対応」と記載されていても、その速度域でどの張力ゾーン設計を前提としているのか、巻径変化時の慣性補償はどのように行われるのかによって、実用上の安定性は大きく変わります。

重要なのは、数値そのものではなく、次のような設計思想です。

• 張力ゾーン設計思想
• ロール配置思想
• 制御アルゴリズムの構成

張力ゾーンが適切に分割されていなければ、局所的な張力集中が発生し、幅方向ムラや端面硬化につながります。ロール配置に無理があれば、蛇行補正が追いつかず、慢性的な不安定状態になります。制御アルゴリズムが単純なフィードバックのみで構成されている場合、高速域で応答遅れが顕在化する可能性もあります。

回避策としては、仕様書の数値比較だけでなく、「なぜその構成になっているのか」を確認することが重要です。設計意図、制御ロジックの概要、過去の適用事例などをヒアリングし、思想レベルで理解したうえで選定する必要があります。

将来拡張性を考慮しない

装置導入時は、現在の製品仕様や生産条件を前提に設計を進めるのが一般的です。しかし、実際の製造現場では、数年以内に次のような変更が発生することが少なくありません。

• 生産速度の向上
• 新材料への切替
• 塗工や検査工程の追加

初期用途のみを想定して設計すると、これらの変更に対応できず、再投資や大規模改造が必要になる場合があります。

例えば、制御盤容量に余裕がなければサーボ増設ができず、フレーム構造に余力がなければ高速化に伴う振動問題が発生します。張力検出方式が固定的であれば、より高精度な材料への対応が難しくなります。

そのため、選定時には以下の視点が重要です。

• モジュール構造になっているか
• 制御ソフトが拡張可能か
• ロール追加や工程追加に対応できるレイアウトか

将来の製品ロードマップを踏まえ、「今は使わないが、将来必要になる可能性がある機能」を見据えて設計余力を持たせることが、長期的な投資効率を高めるポイントになります。

実機テストを行わないまま導入する

カタログスペックやシミュレーション結果だけで導入を決定することも、よくある失敗例です。机上検討は有効ですが、実際の材料特性や現場環境を完全に再現することは困難です。

特にフィルムやシート材料は、ロット差や温湿度条件によって挙動が大きく変わります。理論上は問題なくても、実運転では予想外のしわや伸びが発生することがあります。

導入前に実施すべき主な確認項目は次のとおりです。

• 実フィルムでの搬送テスト
• 張力応答の確認
• 巻取り試験による巻硬度評価

実機テストを通じて、張力変動時の応答性や巻径変化に伴う挙動を確認することで、設計上の弱点を事前に把握できます。

また、テスト時のデータを記録しておくことで、導入後の条件設定にも活用できます。結果として、立上げ期間の短縮と初期不良の削減につながります。

ウェブハンドリングが相談できるおすすめ会社3選

フィルム搬送装置やシート搬送装置の安定稼働には、張力制御・蛇行補正・巻取り応力管理といったウェブハンドリング技術が不可欠です。設備そのものの性能だけでなく、「どのような思想で搬送を設計するか」によって、しわ・空気巻き込み・巻締り・端面不良などの発生率は大きく変わります。

こちらでは、単なる装置供給にとどまらず、フィルム搬送装置・シート搬送装置を含めたライン全体の課題を相談できる企業を3社紹介します。

若水技研株式会社

若水技研株式会社は、微細溝加工ロールを中核技術とするウェブ搬送分野の専門メーカーです。フィルム搬送装置やシート搬送装置において、ロール設計を起点に搬送安定性を高めるアプローチを強みとしています。

同社は、ウェブ搬送設備・関連部品の設計製作から、ロール表面への微細溝加工、エッジ部の精密仕上げまで一貫対応。単なるロール単体の供給ではなく、ライン内での配置や張力設計まで踏み込んだ改善提案を行います。

しわ、空気巻き込み、スリップ、巻取り不良などの問題に対し、ロール構造・表面性状・レイアウトの最適化によって解決を図る点が特長です。既設フィルム搬送装置へのレトロフィットにも対応しており、大規模なライン更新を行わずに性能向上を目指せます。

さらに、実際のフィルムや運転条件を用いた性能確認テストが可能で、導入前に効果を検証できる体制を整えています。理論だけでなく実機検証に基づく提案が受けられるため、導入後のミスマッチを抑制できます。

カンセンエキスパンダー工業株式会社

カンセンエキスパンダー工業株式会社は、エキスパンダーロールの専門メーカーとして長年の実績を持つ企業です。製紙・フィルム分野を中心に、多数の特許と納入実績を有しています。

エキスパンダーロールは、フィルム搬送装置やシート搬送装置において、幅方向のテンションを均一化し、しわを防止するための重要部品です。同社は材料特性やライン条件を踏まえた最適仕様を設計し、現場課題に合わせたカスタマイズ対応を行います。

加えて、しわ監視装置を組み合わせることで、発生位置・状態・発生時刻を自動記録し、不良発生の可視化を実現。アラームやライン停止制御と連携させることで、連続不良の発生を抑制し、歩留まり改善に寄与します。

株式会社KANDA

株式会社KANDAは、ウェブハンドリング理論と現場実務を融合させた技術支援会社です。フィルム搬送装置・シート搬送装置の条件設計や巻取り品質改善を、数値解析に基づいて支援します。

数値シミュレーションや巻取り解析ソフトを活用し、巻取りロール内部の応力分布やウェブ挙動を定量評価。感覚や経験則に依存しない条件設計を可能にします。

会社名	株式会社KANDA
所在地	–
電話番号	–
公式ホームページ	https://www.webhandling.jp/

巻締りや端面硬化、内部応力の偏りといった問題に対しても、張力プロファイルやニップ条件を事前に設計することで、不良発生を未然に抑制します。単なる装置選定ではなく、「再発しない仕組み」を構築する点が特長です。

まとめ

本記事では、ウェブハンドリング視点でのフィルム搬送装置メーカーの選び方について解説しました。

フィルム搬送装置やシート搬送装置の選定では、速度や張力範囲といった数値スペックだけでなく、張力ゾーン設計、ロール配置思想、制御アルゴリズムなどの設計思想を理解することが重要です。

さらに、高速量産ライン、薄膜材料用途、メッキ・塗工工程など、用途ごとに求められる技術要件は異なります。自社の製品特性や品質課題を明確にし、それに適した強みを持つメーカーを見極める必要があります。

また、将来の速度向上や材料変更への拡張性、実機テストによる事前検証体制の有無も、長期的な安定運用を左右する重要な判断材料です。設備導入は単なる更新ではなく、品質と生産性を設計するプロセスそのものといえます。

自社の課題と照らし合わせながら、最適なメーカー選定の参考にしてください。
