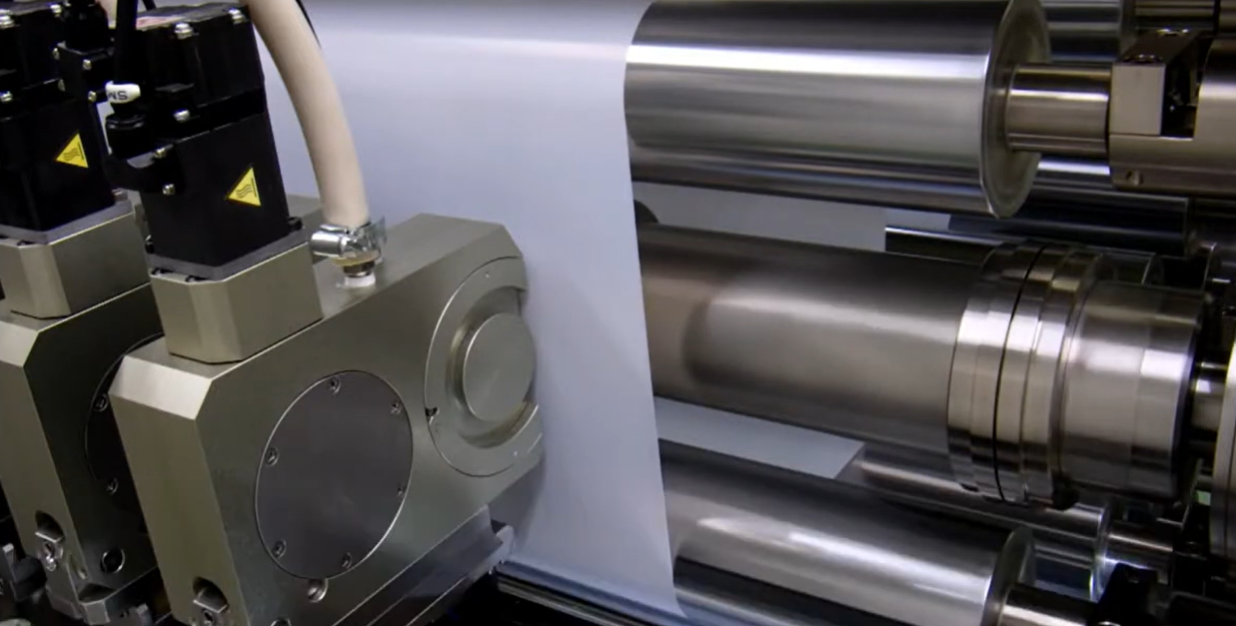

ウェブの弾性率が搬送安定性に与える影響とは？

ウェブハンドリング（Web Handling）の世界において、安定生産と高品質なロール状態を維持することは、製造現場の至上命題です。プラスチックフィルム、紙、金属箔、不織布といった「ウェブ」は、柔軟で薄膜であるがゆえに、その物理的特性が搬送や巻取りの挙動にダイレクトに影響します。

中でも「弾性率（ヤング率）」は、巻取りロール内部の応力分布を決定づける最も重要なパラメータの一つです。本記事では、ウェブの物性評価がいかに搬送安定性に寄与するか、また理論予測の精度を高めるために技術者が知っておくべき物性評価の深層について、専門的な知見から徹底解説します。

ウェブ物性評価の重要性と搬送・巻取における役割

安定したロール品質を確保するためには、トラブルが発生しない「最適な巻取条件」の設定が欠かせません。この条件選定に巻取モデルを活用する場合、ウェブ物性の正確な評価が成功の鍵を握ります。もし物性評価が不適切であれば、理論予測の精度は大幅に低下し、現場での対策がミスリードされるリスクが高まります。

◇ウェブの多様性と「固有物性」が巻取張力に与える影響

ウェブは包装資材やディスプレイ、電池部材など、私たちの産業のあらゆる場面で活用されています。その分類は紙、プラスチックフィルム、金属箔、不織布、あるいはこれらを組み合わせた複合ウェブなど多岐にわたります。

同じ「ウェブ」であっても、材質によって最適な巻取張力は劇的に異なります。例えば、紙製品はプラスチックフィルムに比べ、巻取張力が数倍から一桁高く設定されることが一般的です。こうした違いの本質は、ウェブが持つ「固有の物性（弾性率）」にあります。

熟練技術者が感覚的に行っている張力調整を、物性値によって理論的に裏付けることができれば、製品特性に合わせたより容易で確実な条件設定が可能になります。

◇巻取モデル（Hakielモデル）による理論予測の信頼性

巻取りロール内部の状態を定量的に評価するため、Hakielモデルなどの巻取りモデルを用いた数値解析が行われます。これにより、ロール半径方向の応力分布などを予測でき、トラブル改善の大きな助けとなります。

しかし、理論予測値が現実の計測値と乖離することも少なくありません。その原因は主に以下の4つに集約されます。

1. 理論構築の誤り（学術的課題）
2. 数値計算の誤り（プログラミング上の課題）
3. ウェブ物性値の不適切さ（測定・評価上の課題）
4. 実験値の不適切さ（測定手法の課題）

特に重要なのが「3. ウェブ物性値の不適切さ」です。評価が適切でないと、予測値が2倍や半分以上に狂うことがあります。

精度を高めるポイントは「ウェブの気持ちになって考える」こと。ウェブが実際に受ける刺激（応力やひずみ）の範囲を想定し、適切に数値化・数式化することが、信頼性の高いシミュレーションを実現するために極めて重要です。

【あわせて読みたい】

▼若水技研株式会社の評判は？微細溝加工ロールで実現するウェブ搬送の安定化と生産性向上

円周方向ヤング率（引張ヤング率）の評価プロセス

搬送方向に作用する張力によって生じる「ウェブの伸び」を制御するには、円周方向ヤング率（引張ヤング率）を正確に把握することが欠かせません。このセクションでは、材料力学の基礎から、精度の高い評価を行うための実践的な手法までを深掘りします。

◇材料力学の基礎：応力・ひずみとヤング率の関係

引張ヤング率を評価する土台となるのは、材料力学における「応力」と「ひずみ（ε）」の考え方です。

• 応力の定義： ウェブに加わる引張荷重P[N]を断面積A [㎡]（厚みt×幅W）で割った単位面積当たりの力です。
• ひずみの定義： 元の長さLに対して、荷重によって変化した伸び量ΔLの割合を指します。
• ヤング率（E）： 応力とひずみが比例関係にある領域における比例定数（傾き）を指し、材料の「変形しにくさ」を数値化したものです。

データ取得フロー

万能材料試験機を用い、短冊状にカットしたサンプルの両端を治具で固定します。治具間の距離を一定速度で増大させ、その過程で変化する荷重Pと伸び量ΔLを随時サンプリングしていきます。

◇試験データの精度を高める「初期値データ処理」の技術

引張試験で得られた生データは、必ずしも理想的な原点（0,0）から立ち上がるとは限りません。ここには、実際の試験環境に起因する「乖離」が存在するためです。

理想からの乖離の原因

• サンプルのタルミ： 治具にセットした際のわずかな緩みにより、引き始めに荷重がかからない区間が生じます。
• ゼロ点調整の不備： ロードセルの設定により、荷重がかかっていない状態でも微小な数値が記録されることがあります。

具体的な補正手順

これらの課題を解決し、理想的な応力-ひずみ曲線（S-S曲線）を加工するには、以下のステップで補正を行います。

1. 荷重オフセットの除去： 荷重が一定となっている初期区間を特定し、その値を全データから差し引いて応力のゼロ点を合わせます。
2. 直線近似によるひずみ補正： 応力とひずみが直線関係を示す領域を抽出し、最小二乗法などで直線近似を行います。
3. 原点の特定： 近似した直線において、応力σが 0 となるひずみεの値を算出します。この値を全ひずみデータから差し引くことで、グラフを原点へとシフトさせます。

この適切なデータ処理を経て初めて、理論計算に耐えうる正確なヤング率が算出されます。

【あわせて読みたい】

▼ロールtoロールとは？生産性を高める技術とおすすめメーカーを徹底解説

引張ヤング率の張力依存性と複合材料への応用

ウェブハンドリングのシミュレーションにおいて、ヤング率を単一の定数として扱うことは一般的ですが、より高度な搬送・巻取安定性を求める場合には、実際の生産環境に即した「張力依存性」の把握が不可欠です。

生産現場における張力は、巻き径に伴って変化する張力テーパの設定や、ウェブ自体の厚みムラによって常に変動しているからです。本セクションでは、張力の変化が弾性特性に与える影響と、近年主流となっている多層構成の複合ウェブへの応用について解説します。

◇張力依存性の把握と非線形近似式の活用

一般に「ヤング率は材料固有の定数である」と解釈されがちですが、ウェブ材料、特に高分子フィルムや紙、金属箔においては、作用する張力の大きさによってヤング率が変化する張力依存性を示すことが知られています。

高張力域におけるヤング率の低下

例えば、二軸延伸ポリエチレンテレフタレート（PET）フィルムなどのプラスチックフィルムを例にとると、張力相当荷重が 1000N/m以下の範囲ではヤング率はほぼ一定とみなせます。しかし、これを大きく超える高張力域（例えば5000N/m付近まで）では、荷重の増大とともに引張ヤング率が徐々に低下していく非線形な挙動が確認されます。これは、材料内部の微細構造が強大な張力によって物理的な刺激を受け、変形に対する抵抗力が変化するためです。

厚みムラが引き起こす張力分布への影響

この依存性が極めて重要になるのが、ウェブに幅方向の厚みムラが存在する場合です。理論モデルでは幅方向の張力分布を計算しますが、ウェブが厚い位置では局所的に設定張力以上の荷重がかかり、逆に薄い位置では設定以下の張力となります。

• 一定とみなした場合： 厚い部分でも薄い部分でも同じヤング率で計算されるため、実際の応力状態を見誤る可能性があります。
• 依存性を考慮した場合： 張力の集中する厚い部分でヤング率が低下することを考慮できるため、シミュレーションの精度が飛躍的に向上します。

5次多項式近似によるシミュレーションへの適用

これらの非線形な挙動を巻取解析ソフトに実装する際は、実測データに対して5次多項式近似などを用いるのが有効です。計算値と近似値の差を±3%以内といった高精度でフィッティングさせることで、搬送中や巻取中のあらゆる張力条件下でのウェブの振る舞いを正確に予測することが可能になります。

◇異種材料を組み合わせた「複合ウェブ」のヤング率算出

近年の製造プロセスでは、単一素材のウェブだけでなく、ベース材料に異なる機能層を重ねた「複合ウェブ」の取り扱いが増加しています。例えば、貼合（ラミネート）フィルムや、金属箔に樹脂を塗工した電極材などがこれにあたります。

貼合や塗工層がある場合の層別評価

複合ウェブの弾性特性を評価する方法には、大きく分けて2つのアプローチがあります。

1. 現物評価： 複合された状態のまま引張試験を行い、見かけのヤング率を算出する方法（簡便だが、各層の寄与が不明）。
2. 層別計算： 各構成層を個別に試験し、それぞれのヤング率を理論的に合成する方法。

合成ヤング率の算出式

材料力学の観点から、n層の異なる材料が一体となって変形する場合、全体の合成ヤング率Eは、各層のヤング率Eiと厚みtiを用いた以下の加重平均式で算出されます。

この式を用いることで、例えば「PETフィルム（層1）」と「ポリエステル樹脂（層2）」を貼り合わせたウェブの弾性特性を、各素材の物性値から精度よく推定することが可能です。

任意の張力に対応する複合ウェブ用近似式の構築

さらに高度な解析では、各層が持つ固有の張力依存性（近似式）をこの合成式に組み込みます。

例えば、支持体となるフィルムが一定のヤング率を示し、塗工層が張力依存性を持つ場合、複合ウェブ全体のヤング率もまた「張力Tの関数」として定義されることになります。

このように、任意の張力Tにおける複合ウェブのヤング率E(T)を算出できる近似式を構築し、それをシミュレーションの入力値とすることで、複雑な積層構造を持つ製品においてもシワや巻きズレといったトラブルの発生限界を的確に評価できるようになります。

【あわせて読みたい】

▼ウェブハンドリングの品質を左右する張力と空気膜とは？安定搬送・巻取りの基本と対策

半径方向ヤング率（圧縮ヤング率）と非線形性の本質

引用元：フォトAC

巻取ロール内部の品質を管理する上で、半径方向ヤング率（圧縮ヤング率）の把握は極めて重要です。ロール内ではウェブが幾重にも重なり、厚み方向に巨大な圧縮応力が作用しています。この厚み方向の「潰れにくさ」を示すのが半径方向ヤング率ですが、これは引張方向の特性とは異なり、応力の大きさに依存して値が劇的に変化する強い非線形性を持っています。

◇表面粗さ突起の潰れが引き起こす非線形挙動

ウェブを厚み方向に圧縮していくと、その弾性特性は一定ではなく、荷重の増大とともに「硬く」なっていきます。この非線形挙動の正体は、ウェブ表面のミクロな構造にあります。

圧縮試験初期における「粗さ突起」の支配

プラスチックフィルムや金属箔の表面には、肉眼では見えない微細な「粗さ突起（アスペリティ）」が存在します。圧縮の初期段階では、ウェブ同士の面接触ではなく、これら突起の頂点同士が接触している状態です。そのため、非常に小さな応力でも容易に変形し、この段階でのヤング率は極めて低い値を示します。

圧縮が進むにつれて増大するヤング率のメカニズム

荷重が増すにつれ、表面の突起は押し潰されて平坦化し、実質的な接触面積が急激に増大します。突起が潰れきると、変形の主体はウェブ材料そのもの（バルク）の圧縮へと移行します。材料本体は突起に比べて圧倒的に変形しにくいため、結果としてヤング率は応力とともに指数関数的に増大していきます。

紙や不織布などの内部構造と密度

空隙の多い紙や不織布の場合、表面だけでなく内部の繊維構造の再配列や空隙の減少が非線形性に大きく寄与します。密度が低い状態では柔軟に圧縮されますが、限界まで密度が高まると急激に硬化するため、材料ごとの構造に合わせた評価が不可欠です。

◇圧縮試験におけるデータの信頼性と装置設計

半径方向ヤング率は理論計算において最も感度の高いパラメータの一つであるため、測定データの信頼性がシミュレーションの成否を分けます。しかし、厚み方向の変位は極めて微小であり、高精度に測定するには装置設計に独自の工夫が求められます。

サンプル積層数（枚数）と総厚みの測定ポイント

1枚のウェブ（例えば数十μm）では圧縮による変位量が小さすぎて、試験機の分解能では正確な計測が困難です。そのため、通常は100枚程度を積層したサンプルを作成し、総厚み $5\text{mm}$ 前後を確保することで、測定精度を向上させます。この際、積層枚数を正確にカウントし、初期の総厚みを実測しておくことが計算の起点となります。

標準治具の課題（外周集中荷重）と「特別設計治具」の有効性

一般的な万能試験機に付属する圧縮治具では、ウェブの評価には不十分な場合があります。

• 標準治具の欠点： 荷重が数kNに達すると、治具表面がわずかに凹状に変形します。これにより、積層サンプルの外周部にのみ荷重が集中し、中心部が適切に圧縮されないという「不均一な圧力分布」が生じます。
• 特別設計治具： ウェブ評価専用の治具は、表面平坦度を極限まで高め、高荷重下でも変形しない剛性を備えています。感圧フィルムを用いた検証では、特別治具を用いることで初めて、ロール内部の状態に近い「均一な面接触」が再現できることが証明されています。

接触式変位計を用いた、測定系変形に左右されない高精度評価

試験機の「クロスヘッド移動量」をそのまま変位として扱うと、大きな誤差が生じます。治具の固定ピンのわずかなガタや、試験機フレーム自体のたわみが、サンプルの変形量として加算されてしまうためです（いわゆる空打ち誤差）。

これを排除するには、サンプルを挟んでいる治具の直近に、高精度な接触式変位計（電気マイクロメータなど）を設置します。サンプルの「縮み」をダイレクトに捉えることで、測定系の変形に左右されない、真の応力-ひずみ曲線を得ることが可能になります。

このように、微視的な「突起の潰れ」という物理現象を、巨視的な「装置設計の工夫」によって正確に捉えることが、半径方向ヤング率評価の本質といえます。

理論計算に適用するヤング率近似モデルの選定

圧縮試験によって得られた「応力-ひずみ曲線」から接線ヤング率を算出した後、次の重要なステップは、その膨大なデータ群を解析ソフトが処理できる「数式」へと変換することです。巻取理論（シミュレーション）の精度は、この近似モデルの選び方一つで劇的に変化します。

ここでは、実務で用いられる近似式の種類とその特徴、そして精度の高い橋渡しの手法を解説します。

◇近似式の種類とフィッティング精度の比較

半径方向ヤング率は応力 $\sigma$ の関数として定義されますが、その近似手法には主に以下の3つのモデルが存在します。

線形多項式近似

応力をそのまま変数として多項式で近似する方法です。高応力域でのフィッティングには比較的強い一方、低応力域（1MPa以下）では精度が著しく低下する傾向があります。

特に次数設定を誤ると、低応力域でヤング率が負（マイナス）の値をとるという物理的にあり得ない挙動（押せば押すほど無限に縮む状態）を示すリスクがあり、注意が必要です。

• 累乗近似

E = Cσp の形で表されるモデルです。低応力域におけるフィット感に優れており、計算の安定性が高いのが特徴です。しかし、応力が高くなるにつれて実測値との乖離が大きくなりやすく、広い応力範囲を一つの式でカバーするには限界があります。

• 対数多項式近似（最も推奨される手法）

応力とヤング率の両方を対数軸に変換して多項式近似する方法です。

このモデルが最も推奨される理由は、低応力（数kPa）から高応力（数MPa）まで、数桁にわたる広いレンジを極めて高い精度でフィッティングできる点にあります。現在の高度な巻取解析ソフトにおいて、標準的なデファクトスタンダードとなっています。

低応力側（巻取初期）の精度が与える影響

巻取り計算は、ウェブが1周巻かれるごとの低応力状態からスタートし、外層が重なるにつれて内層の応力が蓄積していく「積み上げ方式」の計算です。つまり、初期段階（低応力側）のヤング率に誤差があると、その後の累積計算全体に大きな歪みが生じ、最終的な半径方向応力の予測精度を著しく損なうことになります。

◇近似値の「暴走」を防ぐ臨界値の設定と対処例

高次の近似式（特に多項式）を用いる際、技術者が最も警戒すべきは「外挿（測定範囲外）」での挙動です。これを放置すると、シミュレーション結果が現実とかけ離れたものになります。

近似値の「暴走」

近似式は測定データが存在する範囲内では正確ですが、その範囲をわずかでも外れると、数値が急激に跳ね上がったり、急落したりすることがあります。

例えば、測定限界以下の極低応力域でヤング率が巨大な値として計算されてしまうと、解析ソフトが「ウェブが鉄のように硬い」と誤認し、計算が収束しなくなる（エラー終了する）原因となります。

臨界値（最小・最大臨界応力）による制御

この問題を解決するためには、近似式の有効範囲を物理的に制限する「臨界値」を設ける手法が有効です。

• 最小臨界応力： これ以下の応力では、ヤング率を一定値（臨界点での値）に固定します。これにより、計測ノイズ領域での計算の不安定さを排除できます。
• 最大臨界応力： ウェブがほぼ完全に潰れきり、バルクの弾性率に達した後の領域を定数化します。

計算結果への具体的な影響

ヤング率を単なる定数（引張ヤング率のカタログ値など）として設定した場合と、臨界値で制御された精緻な近似式を用いた場合では、半径方向応力の計算結果に数倍の差が生じることも珍しくありません。

定数設定では「巻き締まり」による変形を見逃すリスクがある一方で、精緻な近似モデルはシワやコア変形の限界値を的確に捉えることができます。

理論予測を「真実」に近づけるためには、取得した生のデータを盲信するのではなく、解析ソフトへの橋渡しにおいて、このような物理的妥当性に基づいた制御（フィルタリング）を施す技術者のスキルが必要不可欠です。
