ロール状のフィルムや紙、金属箔などを連続的に搬送・加工する現場では、わずかな条件の違いが品質や生産性に大きな影響を与えます。特に、シワや蛇行、巻きずれといったトラブルは、巻取り工程や搬送条件が複雑に絡み合って発生するため、原因の特定が難しいと感じている方も多いのではないでしょうか。
こうした課題を解決するうえで欠かせないのが、ウェブハンドリングの考え方です。張力制御やローラー構成、空気膜の影響などを正しく理解することで、トラブルの未然防止や安定稼働につながります。
この記事では、ウェブハンドリングの基礎から巻取り工程で起こりやすい問題とその考え方を、現場目線でわかりやすく解説します。
目次
ロール to ロールとは

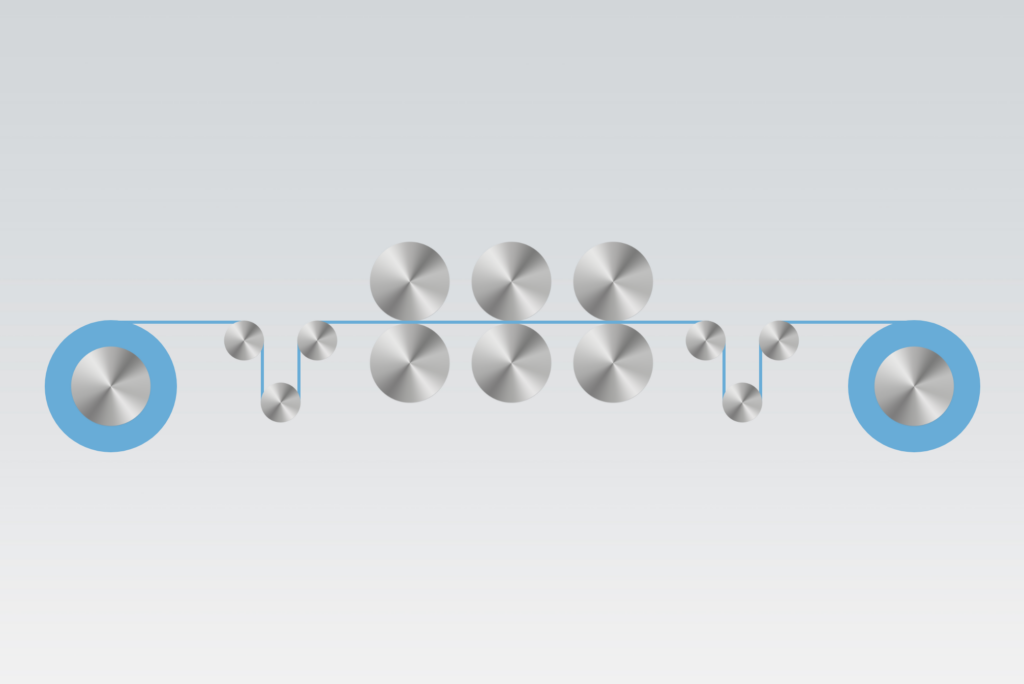

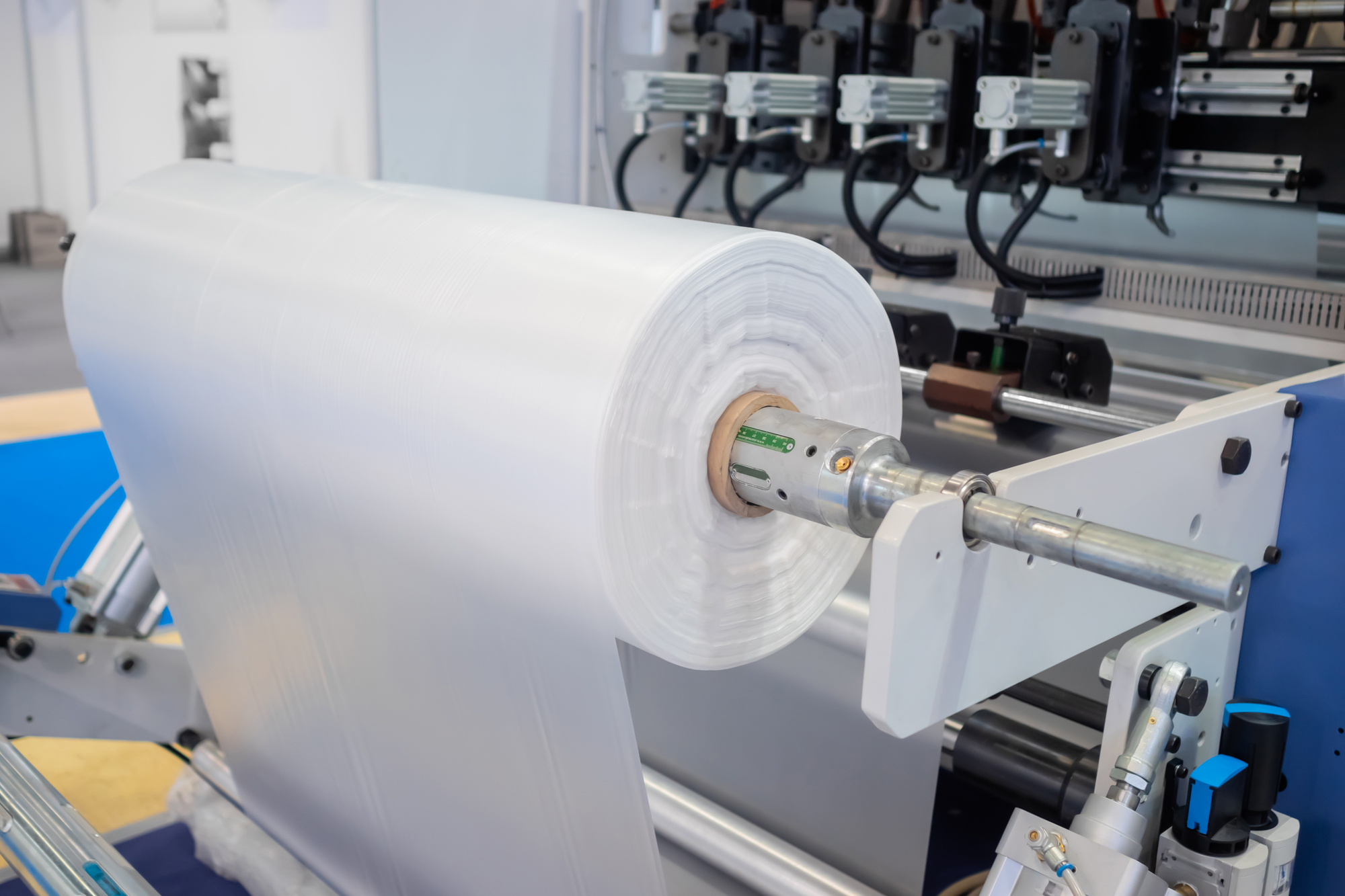

ロール to ロールとは、紙・フィルム・金属箔などのロール状の基材を巻き出し、加工を行いながら再びロールに巻き取る連続加工方式です。シートを1枚ずつ扱う枚葉方式と異なり、材料を止めずに流し続けるため、生産効率が非常に高いのが特徴です。
この方式は、食品包装や医薬品パッケージ、建材、電子材料、二次電池材料など、幅広い分野で採用されています。大量生産が求められる製品では、欠かせない加工方法と言えるでしょう。
◇ロール to ロールが選ばれる理由
ロール to ロール方式の最大のメリットは、コスト削減と安定生産です。材料を連続で処理できるため、作業のムダが少なく、加工スピードも上げやすくなります。
また、同じ条件で処理を続けられるため、品質のばらつきを抑えやすい点も現場では大きな利点です。
一方で、ラインが長くなりやすく、基材が多くのローラを通過するため、搬送条件の管理が重要になります。
◇張力制御が欠かせない理由
ロール to ロール搬送では、基材に与える張力の管理が非常に重要です。張力が強すぎると、基材が引き伸ばされてシワが出たり、最悪の場合は破れてしまったりすることがあります。逆に弱すぎると、たるみや蛇行が発生し、安定した加工ができません。
特にパス長が長いラインでは、基材にかかる負担が蓄積しやすく、トラブルが起こりやすくなります。
◇中間駆動と制御のバランス
こうした負担を減らすために、途中に中間駆動ローラを設けて張力を分散させる方法があります。これにより基材へのストレスは軽減できますが、駆動点が増える分、制御は複雑になります。
ロール to ロール方式を安定して運用するには、設備構成と張力制御のバランスを考えながら、現場に合った条件を見極めることが重要です。
【あわせて読みたい】
▼若水技研株式会社の評判は？微細溝加工ロールで実現するウェブ搬送の安定化と生産性向上
ロールtoロールの生産性を支える2つの技術
長尺フィルムを連続的に加工するロールtoロール方式は、高い生産性が大きな強みです。しかし、その能力を最大限に引き出すためには、単に装置を高速で動かすだけでは不十分です。
安定した搬送と高品質な加工を両立するために欠かせないのが、「ウェブハンドリング」と「インライン多層コーティング」という2つの技術です。
◇ウェブハンドリング
ウェブハンドリングとは、フィルムなどの長くて薄い材料（ウェブ）を、加工・搬送・巻き取りの各工程で安定して扱うための技術です。ウェブは非常にデリケートなため、少しの力の偏りや不安定な動きが、破断やシワ、伸びといったトラブルにつながります。
ウェブハンドリング技術を適切に適用することで、ウェブの挙動をコントロールし、高速運転でも安定した搬送が可能になります。結果として、製品へのキズや巻きずれを防ぎ、品質を維持したまま効率的な生産が実現します。
ロールtoロール工程における役割
ロールtoロール工程では、ウェブは巻き出しから始まり、加工を受けながら搬送され、最終的に再びロール状に巻き取られます。この一連の流れの中で、ウェブハンドリングは常に重要な役割を果たしています。
もし搬送中の張力が不適切であれば、ガイドロール上でスリップが起きたり、蛇行やシワが発生したりします。また、巻き取り時の制御が不十分だと、巻きずれやロールの変形につながります。ウェブハンドリングは、こうしたトラブルを未然に防ぎ、生産ライン全体を安定させる基盤技術といえます。
張力・ニップ・巻き取りをどう制御するか
DNPでは、ロールtoロールプロセスにおけるウェブ品質を維持するため、「搬送張力」「ニップの押し付け圧」「巻き取り張力」という3つの要素に着目して技術開発を進めてきました。
これらは現場でよく調整される項目ですが、感覚的な設定だけでは安定した結果は得られません。理論的な解析に基づいて最適な条件を導き出すことで、ウェブがガイドロール上で滑ったり、傷ついたりするのを防ぎます。さらに、高速運転時でも安定した巻き取りが可能となり、フィルムの厚さや種類に応じた最適なプロセス条件を実現しています。
生産性と品質を両立する基盤技術
このようにウェブハンドリングは、目立つ存在ではないものの、ロールtoロールプロセスの生産性と品質を根本から支える重要な技術です。安定した搬送があってこそ、後工程の加工技術も本来の性能を発揮できます。
◇インライン多層コーティング

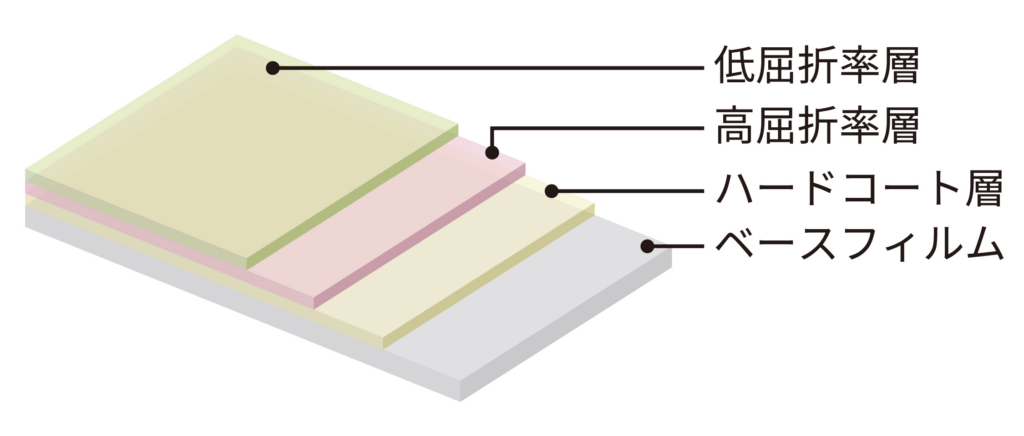

もう一つの重要な技術が「インライン多層コーティング」です。これは、巻き出しから巻き取りまでの1本の生産ライン上で、複数のコーティング層を連続してフィルム基材に形成する方式です。
工程を分けずに一気に加工するため、生産効率が高く、各層の膜厚や品質を安定させやすいという特長があります。
1回の通過で高品質を実現
DNPの製造ラインでは、このインライン多層コーティング技術を活用し、フィルムをラインに1回通すだけで高品質な多層コーティング製品を生産しています。従来のように複数回ラインを通す必要がないため、異物付着のリスクを抑えられる点も大きなメリットです。
結果として、生産性の向上と品質の安定を同時に実現でき、ロールtoロール方式の強みを最大限に活かすことが可能になります。
◇2つの技術が支える安定生産
ウェブハンドリングによる安定した搬送と、インライン多層コーティングによる効率的な加工。この2つの技術が組み合わさることで、ロールtoロール生産は高い生産性と品質を両立します。現場でのトラブルを減らし、安定したものづくりを実現するために、どちらも欠かせない存在といえるでしょう。
【あわせて読みたい】
▼ウェブハンドリングとは？基礎知識からトラブル対策・最新技術まで徹底解説
ウェブハンドリングとは
まずウェブとは、紙やフィルム、金属箔などの柔軟で長尺な薄膜材料のことを指します。これらはロール状に巻かれ、大量生産や連続加工に適した形で取り扱われます。さらに、塗工や印刷などの二次加工によって高機能化された素材も含めて、広く「ウェブ」と呼ばれています。
ウェブ製品は、スマートフォンや家電、自動車部品など、私たちの身の回りのさまざまな製品に使われており、日常生活を支える欠かせない存在です。
◇「ウェブ」という言葉の由来
ウェブという言葉は、インターネットの「Web」と同じ語源で、もともとはクモの巣を意味します。ロール状に巻かれたウェブの側面が、幾重にも重なったクモの巣のように見えることから、この名前が使われるようになったと言われています。
◇ウェブハンドリングの定義
ウェブハンドリングとは、ウェブを安定して搬送し、きれいに巻き取るための技術の総称です。
世界的な研究機関である米国オクラホマ州立大学のウェブハンドリング研究センターでも、ウェブハンドリングは「ウェブの搬送・巻取りを安定して行うための科学技術」と定義されています。
製膜されたウェブは、その後の工程で塗工、印刷、裁断などを経て製品になりますが、この過程で張力や速度、ロールの当たり方が適切でないと、しわや傷、ズレといったトラブルが発生します。これらは品質低下だけでなく、廃棄やライン停止といった大きな損失につながります。
◇生産現場を支える縁の下の力持ち
ウェブ製品の性能そのものを決めるのは製膜技術やコンバーティング技術ですが、それらを安定して成立させる土台となっているのがウェブハンドリングです。
どれだけ高性能な材料や加工技術があっても、搬送や巻取りが不安定では量産は成り立ちません。
生活に例えるなら、製膜技術や加工技術が「家電や自動車」のような目に見える価値だとすれば、ウェブハンドリングは「電気・水道・交通」といったライフラインのような存在です。普段は目立ちませんが、止まるとすべてが機能しなくなります。
◇ウェブハンドリングの重要性
ウェブハンドリングは地味な分野と思われがちですが、品質の安定化、生産効率の向上、トラブル低減に直結する重要な基盤技術です。現場で起こる小さな違和感に気づき、条件を適切に整えることが、安定生産への近道と言えるでしょう。
ウェブハンドリングの安定を左右する2つの要素
引用元：フォトAC
ウェブハンドリングを安定させるうえで、特に重要なパラメータが「張力」と「空気膜」です。現場では「張力と空気膜を制する者はウェブハンドリングを制する」とも言われますが、これは決して大げさな表現ではありません。これら2つは、搬送の安定性や製品品質に直結する基本要素です。
◇生産プロセスにおける張力の役割
ロールtoロール方式の生産プロセスは、繰り出し、加工、乾燥、検査、蓄積、巻取りといった複数の工程で構成されています。たとえば塗工工程では、ウェブに機能層を付与しながら連続的に搬送されますが、各工程で求められる張力は必ずしも同じではありません。
張力が強すぎればウェブに無理な負荷がかかり、弱すぎれば安定して搬送できません。素材の特性や厚み、求められる品質に合わせて、工程ごとに適切な張力を設定することが重要です。このように張力は、生産装置を使いこなすための「調整つまみ」のような存在といえます。
◇張力が関わる代表的なトラブル
引用元：フォトAC
ウェブ搬送中の張力は、ガイドロールとウェブの接触状態、いわゆる「トラクション」に大きく影響します。トラクションが不足するとスリップが起こり、キズや蛇行の原因になります。一方、巻取り工程では張力がロール内部の応力に影響し、設定を誤るとテレスコープやブロッキングといった巻取トラブルが発生します。
つまり張力は、搬送と巻取りの両方でトラブルを左右する非常に重要なパラメータです。
◇空気膜がもたらす見えない影響
もう一つ見落とされがちなのが「空気膜」の存在です。生産速度が上がるほど、ウェブとガイドロールの間、あるいは巻取ロール内部に入り込む空気量は増加します。空気膜が厚くなると、エアホッケーのようにウェブが浮いた状態になり、わずかな力で滑ってしまいます。
その結果、スリップ傷や蛇行が発生しやすくなり、巻取りでは軸方向のズレによるテレスコープにつながります。張力を適切に設定していても、空気膜の影響を考慮しなければ安定搬送は実現できません。
◇張力と空気膜をセットで考える
ウェブハンドリングでは、張力だけ、空気膜だけを個別に考えるのではなく、両者をセットで最適化することが重要です。張力で押さえ、空気膜で滑る。このバランスを理解し調整できるかどうかが、安定生産の分かれ道になります。
【あわせて読みたい】
▼ロールtoロールとは？生産性を高める技術とおすすめメーカーを徹底解説
ウェブハンドリング搬送装置とは
ウェブハンドリング搬送装置とは、紙やフィルムなどの長尺材料（ウェブ）を、巻出しから加工工程を経て巻取りまで安定して搬送するための装置です。ロール to ロール方式を基本とし、連続生産を支える重要な役割を担っています。
搬送中のウェブには張力や接触圧が常に加わるため、条件が適切でないとシワやキズ、蛇行などのトラブルが発生します。ウェブハンドリング搬送装置は、こうした不具合を防ぎながら、品質を維持したまま安定搬送を実現するための設備です。
ここでは、おすすめメーカーのウェブハンドリング搬送装置を一部ご紹介します。

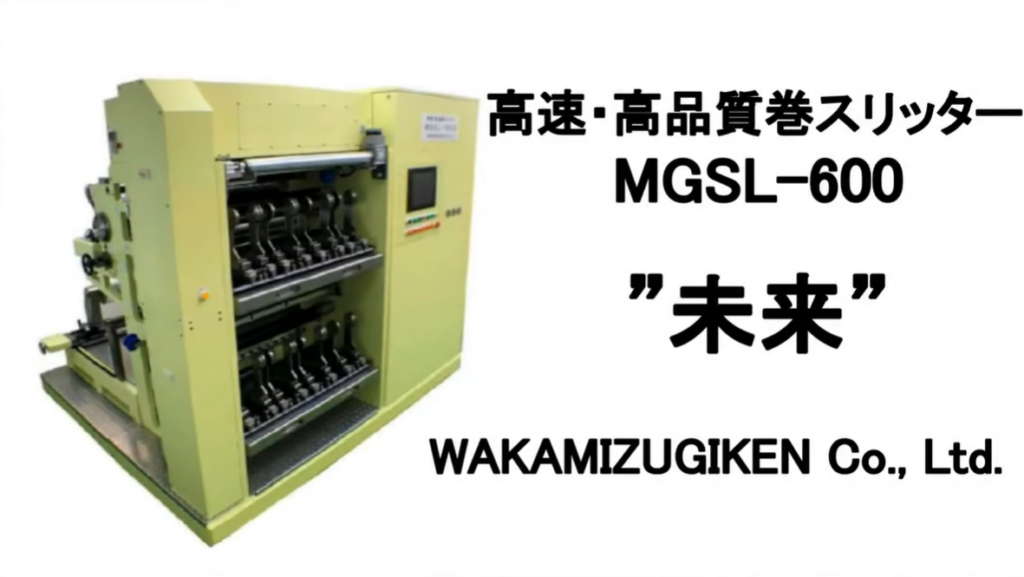

◇高速・高品質巻スリッター 未来（若水技研株式会社）
引用元：若水技研株式会社
本製品は、マイクログルーブロールと単独ニップアームを組み合わせることで、従来の2軸フリクション式スリッターと比べ巻取り速度を100％向上、巻取り張力を50％低減することを同時に実現した次世代スリッターです。
低張力でも安定した搬送と巻姿を確保し、これまで難しかった領域での高速運転を可能にしました。
実績が示す高い性能
セパレーターの巻取りでは、張力10N/mで150m/min、25N/mで300m/minという実績を有しています。カット刃の選択により、極薄フィルムから金属箔まで幅広い材料に対応できる柔軟性も特長です。
基軸技術が支える安定品質
全ロールにマイクログルーブロールを採用し、低張力でも蛇行やスリップを抑制。さらに、単独ニップ巻取りアームにより、コアごとの個体差や材料ムラがあっても安定した巻上がりを実現します。生産性と品質を高次元で両立する一台です。
◇低たわみ（均一ニップ）構造ローラー（株式会社加貫ローラ製作所）
引用元：株式会社加貫ローラ製作所
フィルムの薄膜化・広幅化・高速化が進む中、ウェブ搬送や巻取りでは「ニップの均一性」がこれまで以上に重要になっています。ニップが不均一だと、蛇行やしわ、キズといったトラブルが発生しやすく、生産性や品質に大きく影響します。
芯材から見直した独自の低たわみ構造
この製品は、ゴムにクラウン加工を施す従来手法ではなく、芯材自体を二重管構造とすることでたわみを抑制しています。内筒と外筒それぞれの変形を設計段階で制御し、実質的なたわみを限りなくゼロに近づけることで、ローラー全幅にわたって均一なニップを実現します。

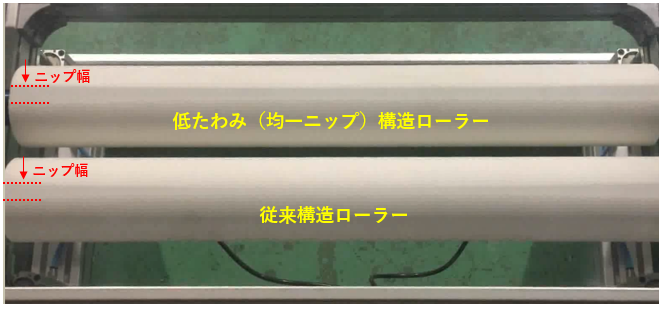

実測と解析で裏付けられた効果
実測試験やFEM解析により、従来構造と比べてたわみ量・ニップ幅のばらつきが大幅に低減されることを確認しています。ニップローラーやタッチローラーとして使用することで、蛇行・トラッキングしわ・空気巻き込みといった現場トラブルの改善に効果を発揮します。

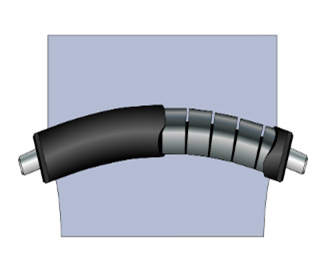

◇エキスパンダーロール（カンセンエキスパンダー）
エキスパンダーロールには、使用条件に応じて選べる「湾曲量可変型」と「固定型」の2種類があります。
湾曲量可変型は、湾曲の頂点方向だけでなく湾曲量そのものを調整できるため、初めて導入されるお客様や、同一ラインで多品種・多条件のシートを扱う現場に最適です。試運転時の微調整がしやすく、安定した搬送を実現します。
一方、固定型はロールの湾曲量（ボウ量）があらかじめ設定されたタイプで、構造がシンプルかつ信頼性が高い点が特長です。幅広いシート生産現場で長年使用されており、安定した効果と扱いやすさから最も多く採用されています。

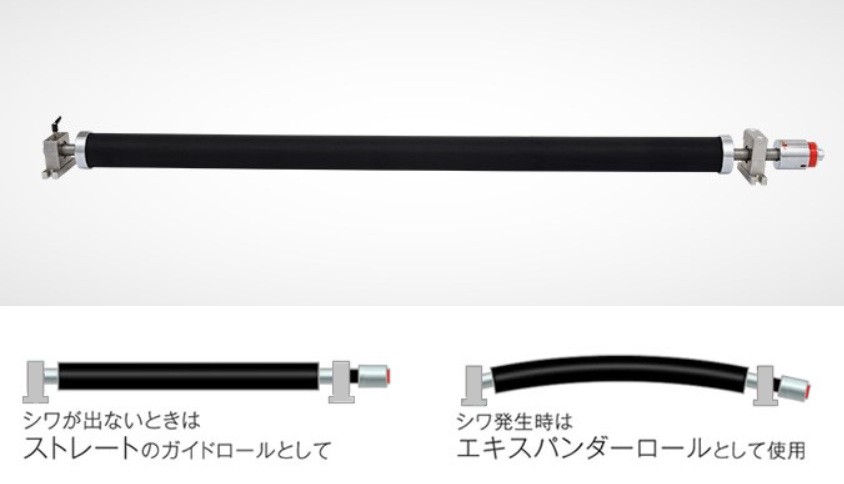

湾曲可変型：ストレートバリボウEXP（手動式タイプ）
引用元：カンセンエキスパンダー
ストレートバリボウEXP（手動式タイプ）は、ボウ量を自在に可変できるエキスパンダーロールです。最大の特長は、ボウ量を0に設定できる点で、拡幅効果が不要な場合でもパスラインを変更することなく、ガイドロールとしてそのまま使用できます。運転中でも手動でボウ量調整が可能なため、品種切替や条件変更時にも柔軟に対応できます。
ロール径はφ60～φ125、面長は300～2500mmまで対応しており、低トルクタイプやテフロンチューブ巻にも対応可能です。

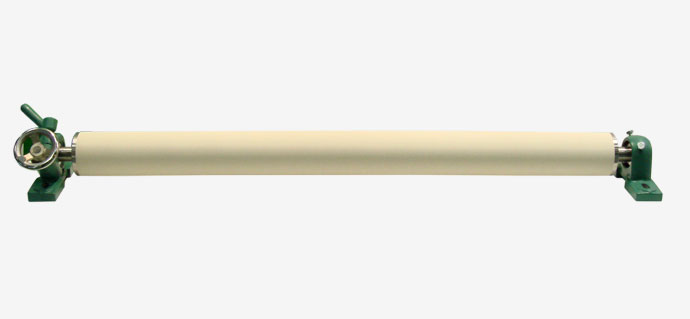

湾曲固定型：ゴムEXP
引用元：カンセンエキスパンダー
ゴムEXPは、搬送中に発生しやすいシワや縮みを抑えながら、ウェブを安定して拡幅できるエキスパンダーロールです。フラットエキスパンダーと比べ回転トルクが小さく、高速運転時でもムラのない拡幅効果を発揮します。クラウンロールのような中弛みが起こりにくく、安定した搬送が可能です。
用途に応じて導電性、耐薬品性、耐熱性など各種合成ゴム材質で製作でき、ソフトラバー（スポンジゴム）にも対応します。洗浄槽内で使用可能な特殊ベアリングや、テフロン熱収縮チューブ被覆も選択可能です。低トルクタイプも用意しており、回転トルクを約50％低減できます。
ウェブハンドリングメーカーおすすめ3選
ウェブハンドリング技術は、フィルムや紙、金属箔などの安定搬送と品質確保を支える重要な基盤技術です。装置や部材の選定を誤ると、トラブルや歩留まり低下につながります。
ここでは、現場での実績と技術力に定評のあるウェブハンドリングメーカーを厳選してご紹介します。
◇若水技研株式会社
若水技研株式会社は、微細溝加工ロールを専門分野とする技術メーカーです。主力製品であるマイクログルーブロールを軸に、フィルム・金属箔・紙などの搬送工程で発生しやすいスリップやシワ、スクラッチといったトラブルの解決に取り組んできました。
材料特性や生産ラインの構成、運転条件まで踏み込んだ解析を行い、搬送・張力制御・巻取りを含むウェブハンドリング全体を見据えた総合提案ができる点が大きな特長です。実機テストによる事前検証に加え、性能を数値で示す設計力により、導入後の効果を明確に可視化しています。
| 会社名 | 若水技研株式会社 |
| 所在地 | 〒578-0903 大阪府東大阪市今米2-5-9 |
| 電話番号 | 072-961-4500 |
| 公式ホームページ | https://wakamizugiken.co.jp/ |
また、超音波クリーナーを活用した清浄化技術を組み合わせることで、品質の安定化や歩留まりの向上にも貢献。現場目線を重視した、実践的で信頼性の高い提案力を強みとするメーカーです。
若水技研株式会社の評判記事はこちら！
▼若水技研株式会社の評判は？微細溝加工ロールで実現するウェブ搬送の安定化と生産性向上
さらに詳しい情報は公式ホームページでも確認できます。ぜひチェックしてみてください。
◇株式会社加貫ローラ製作所
株式会社加貫ローラ製作所は、1899年の創業以来、長い歴史を歩んできた老舗のローラーメーカーです。1923年には「SK式ゴムローラー」で特許を取得し、印刷用ゴムローラー分野の先駆者として業界の発展に貢献してきました。その独創的な技術力は「技術のカツラ」と称され、現在に至るまで高い評価を受け続けています。
印刷分野をはじめ、さまざまな工業用途に対応する高性能ローラーを幅広く展開しており、耐熱性・耐摩耗性・耐溶剤性など、用途ごとに異なる要求性能にも柔軟に応えています。ゴム生地の開発から製品完成までを一貫して行う生産体制に加え、継続的な研究開発を通じて、環境配慮型製品の提供にも積極的に取り組んでいます。
| 会社名 | 株式会社加貫ローラ製作所 |
| 所在地 | 〒544-0005 大阪府大阪市生野区中川5-3-13 |
| 電話番号 | 06-6751-1121 |
| 公式ホームページ | https://www.katsura-roller.co.jp/ |
その品質と技術力は国内だけでなく海外からも高く評価されており、世界市場において信頼されるローラーメーカーとして確かな地位を築いています。
株式会社加貫ローラ製作所の評判記事はこちら！
▼加貫ローラ製作所の評判は？老舗メーカーの強みと選ばれ続ける理由を解説
◇カンセンエキスパンダー工業株式会社
カンセンエキスパンダーは、フィルム・金属箔・製紙分野におけるシワ対策を専門とする、エキスパンダーロール国内トップシェアのメーカーです。多種多様なシート材料を長年取り扱ってきた実績と蓄積されたノウハウを強みに、製造工程で発生するシワやたるみに対して最適なソリューションを提供してきました。
同社の製品は、シワの除去にとどまらず、製品品質の安定化や歩留まり改善にも大きく寄与します。「現場で本当に使いやすい製品」を追求し、既存の発想にとらわれない開発姿勢を貫いている点も特長の一つです。
| 会社名 | カンセンエキスパンダー工業株式会社 |
| 所在地 | 〒573-0094 大阪府枚方市南中振2-31-3 |
| 電話番号 | 072-831-7321 |
| 公式ホームページ | https://kansenexp.co.jp/ |
導入前の検討段階から導入後のフォローまで一貫して現場に寄り添った対応を行い、コンバーティング業界を支えるインフラ的存在として、継続的な技術革新に取り組んでいます。
カンセンエキスパンダー工業株式会社の評判記事はこちら！
▼カンセンエキスパンダーの評判は？エキスパンダーロールの特長と製品ラインアップを徹底解説
まとめ
本記事では、ロールtoロール方式による連続生産の基本から、それを支えるウェブハンドリング技術の重要性までを体系的に解説しました。
ロールtoロールは高い生産性とコストメリットを持つ一方、張力や空気膜、巻取り条件の管理を誤ると、シワや蛇行、巻きずれなどのトラブルが発生しやすい方式です。そこで鍵となるのが、ウェブを安定して搬送・巻取りするためのウェブハンドリング技術であり、張力と空気膜をバランスよく制御する視点が欠かせません。
さらに、インライン多層コーティングのような加工技術も、安定搬送があってこそ本来の性能を発揮します。装置構成やローラー、エキスパンダーといった部材選定も含め、ウェブハンドリングは生産性と品質を根本から支える“縁の下の力持ち”です。
現場で起きる小さな変化を見逃さず、理論と実務を結びつけて最適化することが、安定したロールtoロール生産への近道といえるでしょう。
